Datos del producto:
|
| Nombre: | Agujero cilíndrico del hex. del seguidor de leva de la pulgada del perno prisionero pesado | Material: | Acero de aleación rica de la calidad que lleva (se modifica para requisitos particulares el acero in |
|---|---|---|---|
| Método de montaje: | Agujero del hex. | Rango de tamaño: | Pulgada |
| Configuración de O D: | Diámetro exterior cilíndrico | Elementos rodantes: | Rodillo de agujas - Complemento completo |
| Tipo: | Perno prisionero pesado | Ubicación del agujero de la lubricación: | Lado del perno prisionero |
| Tipo de sello: | Sellado y abierto esté disponible | Final superficial: | Final negro del óxido |
| Alta luz: | tipo negro seguidor del perno prisionero de leva,tipo seguidor del perno prisionero del óxido de leva,seguidor de leva que lleva el agujero del hex. |
||

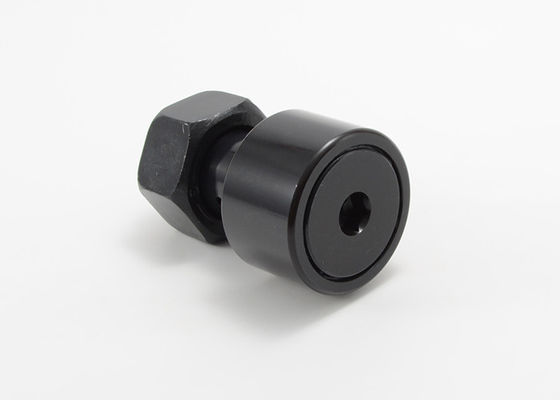

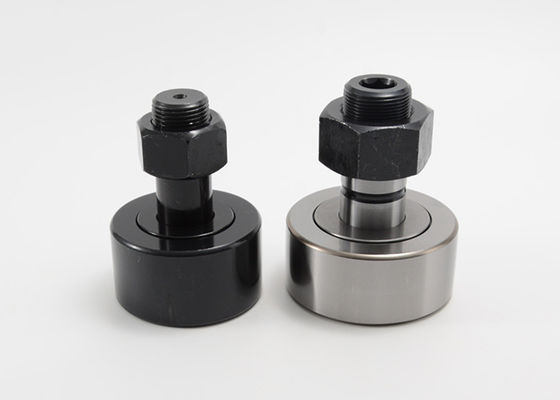

Agujero cilíndrico CFH 1 del hex. del perno prisionero del seguidor de leva de la pulgada del perno prisionero pesado 3/4 B CFH 1 3/4 SB
MOUETTE diseña y fabrica una línea completa de seguidores de leva para los usos industriales, incluyendo las máquinas-herramientas, los robots industriales, la producción de los componentes electrónicos, el equipo de ofimática y los ambientes duros que requieren resistencia a la corrosión creciente. Los seguidores de leva y los rodillos de la pista proporcionan las soluciones antifricción para traducir la rotación al movimiento linear o el apoyo de cualquier parte radial o combinación pura empujó cargas dependiendo de los tipos de elementos rodantes.
Característica:
Seguidor de leva cilíndrico de la serie de la pulgada del perno prisionero pesado con especificaciones del agujero del hex.:
| Abierto | Sellado | Diámetro del rodillo (RD) | Anchura del rodillo (w) | Diámetro del perno prisionero (SD) | Longitud del perno prisionero (SL) | Longitud Min. Thread (TL) | THR'DS fino. |
| CFH EL 1/2 B | SB DE CFH EL 1/2 | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 9/16 B | SB DE CFH 9/16 | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
| CFH 5/8 B | SB DE CFH 5/8 | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 11/16 B | SB DE CFH 11/16 | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
| CFH 3/4 B | SB DE CFH 3/4 | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 7/8 B | SB DE CFH 7/8 | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
| CFH 1 B | SB DE CFH 1 | 1,000 | .625 | .625 | 1 | el 1/2 | 5/8-18 |
| CFH 1 1/8 B | CFH 1 1/8 SB | 1,125 | .625 | .625 | 1 | el 1/2 | 5/8-18 |
| CFH 1 1/4 B | CFH 1 1/4 SB | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 3/8 B | CFH 1 3/8 SB | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
| CFH 1 EL 1/2 B | SB DE CFH 1 EL 1/2 | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 5/8 B | CFH 1 5/8 SB | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
| CFH 1 3/4 B | CFH 1 3/4 SB | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 1 7/8 B | CFH 1 7/8 SB | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
| CFH 2 B | SB DE CFH 2 | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 1/4 B | CFH 2 1/4 SB | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
| CFH 2 EL 1/2 B | SB DE CFH 2 EL 1/2 | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 2 3/4 B | CFH 2 3/4 SB | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
| CFH 3 B | SB DE CFH 3 | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 1/4 B | CFH 3 1/4 SB | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
| CFH 3 EL 1/2 B | SB DE CFH 3 EL 1/2 | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
| CFH 4 B | SB DE CFH 4 | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
| Abierto | Sellado | Agujero de aceite | LUB. TAMAÑO DE FIT (F) | Recom. La fijación con abrazadera aprieta (las libras.) | Grado de la carga básica | ||
| Centro del agujero (HC) | Diámetro del agujero (HD) | Max. Static Capacity (libras.) | Max. Dyn. Capacidad (libras.) | ||||
| CFH EL 1/2 B | SB DE CFH EL 1/2 | - | - | - | 35 | 1580 | 680 |
| CFH 9/16 B | SB DE CFH 9/16 | - | - | - | 35 | 1580 | 680 |
| CFH 5/8 B | SB DE CFH 5/8 | - | - | - | 90 | 2480 | 955 |
| CFH 11/16 B | SB DE CFH 11/16 | - | - | - | 90 | 2480 | 955 |
| CFH 3/4 B | SB DE CFH 3/4 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 7/8 B | SB DE CFH 7/8 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
| CFH 1 B | SB DE CFH 1 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/8 B | CFH 1 1/8 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
| CFH 1 1/4 B | CFH 1 1/4 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 3/8 B | CFH 1 3/8 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
| CFH 1 EL 1/2 B | SB DE CFH 1 EL 1/2 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 5/8 B | CFH 1 5/8 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
| CFH 1 3/4 B | CFH 1 3/4 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 1 7/8 B | CFH 1 7/8 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
| CFH 2 B | SB DE CFH 2 | el 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 1/4 B | CFH 2 1/4 SB | el 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
| CFH 2 EL 1/2 B | SB DE CFH 2 EL 1/2 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 2 3/4 B | CFH 2 3/4 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
| CFH 3 B | SB DE CFH 3 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 1/4 B | CFH 3 1/4 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
| CFH 3 EL 1/2 B | SB DE CFH 3 EL 1/2 | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
| CFH 4 B | SB DE CFH 4 | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
