Datos del producto:
|
Nombre: | Ranura coronada perno prisionero pesado del destornillador del seguidor de leva de la pulgada | Material: | Acero que lleva de aleación rica |
---|---|---|---|
Método de montaje: | Tipo pesado del perno prisionero de la ranura del destornillador | Rango de tamaño: | Pulgada |
O.D. Configuration: | Coronado | Elementos rodantes: | Rodillos de agujas de complemento completo |
Tipo del perno prisionero: | Perno prisionero pesado | Tipo de sello: | Estándar (sellado/) abierto/modificado para requisitos particulares |
Ubicación del agujero de la lubricación: | Lado del perno prisionero | Final superficial: | Final negro del óxido |
Alta luz: | tipo pesado seguidor del perno prisionero de leva,Tipo ranura del perno prisionero del destornillador del seguidor de leva,seguidor de leva coronado del perno prisionero |

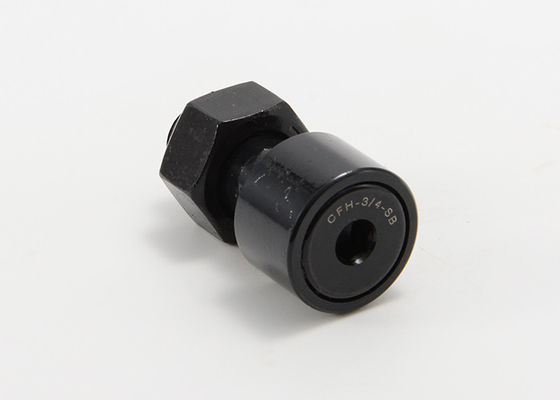

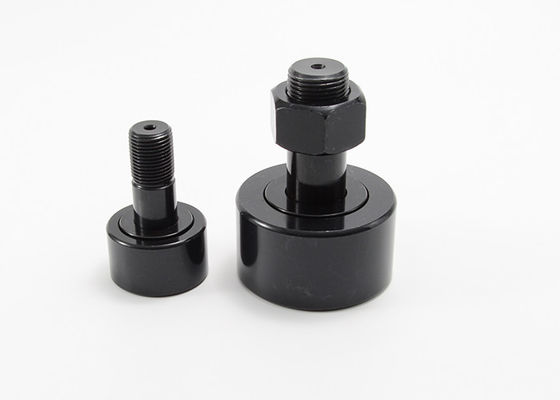

Ranura coronada perno prisionero pesado CCFH 1 S CCFH 1 del destornillador del seguidor de leva de la pulgada 1/4 S
MOUETTE diseña, fabrica y almacena una línea completa de seguidores de leva para los usos industriales, incluyendo las máquinas-herramientas, los robots industriales, la producción de los componentes electrónicos, el equipo de ofimática y los ambientes duros que requieren resistencia a la corrosión creciente. Los seguidores de leva y los rodillos de la pista proporcionan las soluciones antifricción para traducir la rotación al movimiento linear o el apoyo de cualquier parte radial o combinación pura empujó cargas dependiendo de los tipos de elementos rodantes.
Los seguidores de leva de acero inoxidables pensaron los ambientes duros que requieren resistencia a la corrosión creciente. Elección excelente para el uso al aire libre o para los usos tales como instalaciones de producción alimentaria que requieren baldeo y la limpieza frecuentes.
Especificaciones coronadas perno prisionero pesado del seguidor de leva de la pulgada:
Abierto | Sellado | Diámetro del rodillo (RD) | Anchura del rodillo (w) | Diámetro del perno prisionero (SD) | Longitud del perno prisionero (SL) | Longitud Min. Thread (TL) | THR'DS fino. |
CCFH el 1/2 | CCFH EL 1/2 S | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
CCFH 9/16 | CCFH 9/16 S | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
CCFH 5/8 | CCFH 5/8 S | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
CCFH 11/16 | CCFH 11/16 S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
CCFH 3/4 | CCFH 3/4 S | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
CCFH 7/8 | CCFH 7/8 S | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
CCFH 1 | CCFH 1 S | 1,000 | .625 | .625 | 1 | el 1/2 | 5/8-18 |
CCFH 1 1/8 | CCFH 1 1/8 S | 1,125 | .625 | .625 | 1 | el 1/2 | 5/8-18 |
CCFH 1 1/4 | CCFH 1 1/4 S | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CCFH 1 3/8 | CCFH 1 3/8 S | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CCFH 1 el 1/2 | CCFH 1 EL 1/2 S | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CCFH 1 5/8 | CCFH 1 5/8 S | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CCFH 1 3/4 | CCFH 1 3/4 S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CCFH 1 7/8 | CCFH 1 7/8 S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CCFH 2 | CCFH 2 S | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CCFH 2 1/4 | CCFH 2 1/4 S | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CCFH 2 el 1/2 | CCFH 2 EL 1/2 S | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CCFH 2 3/4 | CCFH 2 3/4 S | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CCFH 3 | CCFH 3 S | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CCFH 3 1/4 | CCFH 3 1/4 S | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CCFH 3 el 1/2 | CCFH 3 EL 1/2 S | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
CCFH 4 | CCFH 4 S | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
- | CCFH 5 S | 5,000 | 2,750 | 2,500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
- | CCFH 6 S | 6,000 | 3,250 | 3,000 | 6 | 3 | 3-12 |
- | CCFH 7 S | 7,000 | 3,750 | 3,500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
Abierto | Sellado | Agujero de aceite | LUB. TAMAÑO DE FIT (F) | Recom. La fijación con abrazadera aprieta (las libras.) | Grado de la carga básica | ||
Centro del agujero (HC) | Diámetro del agujero (HD) | Max. Static Capacity (libras.) | Max. Dyn. Capacidad (libras.) | ||||
CCFH el 1/2 | CCFH EL 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
CCFH 9/16 | CCFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
CCFH 5/8 | CCFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
CCFH 11/16 | CCFH 11/16 S | - | - | 1/8 | 90 | 2480 | 955 |
CCFH 3/4 | CCFH 3/4 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CCFH 7/8 | CCFH 7/8 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CCFH 1 | CCFH 1 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CCFH 1 1/8 | CCFH 1 1/8 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CCFH 1 1/4 | CCFH 1 1/4 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CCFH 1 3/8 | CCFH 1 3/8 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CCFH 1 el 1/2 | CCFH 1 EL 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CCFH 1 5/8 | CCFH 1 5/8 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CCFH 1 3/4 | CCFH 1 3/4 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CCFH 1 7/8 | CCFH 1 7/8 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CCFH 2 | CCFH 2 S | el 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CCFH 2 1/4 | CCFH 2 1/4 S | el 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CCFH 2 el 1/2 | CCFH 2 EL 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CCFH 2 3/4 | CCFH 2 3/4 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CCFH 3 | CCFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CCFH 3 1/4 | CCFH 3 1/4 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CCFH 3 el 1/2 | CCFH 3 EL 1/2 S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
CCFH 4 | CCFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
- | CCFH 5 S | 7/8 | 3/16 | 1/4" NPT | 5000 | 135900 | 46575 |
- | CCFH 6 S | 1 | 3/16 | 1/4" NPT | 5000 | 160900 | 60000 |
- | CCFH 7 S | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 213860 | 75380 |
