Datos del producto:
|
Nombre: | Ranura cilíndrica del destornillador del seguidor de leva de la serie de la pulgada del perno prisio | Material: | Acero de acero/inoxidable el llevar |
---|---|---|---|
Característica de montaje: | Ranura del destornillador | Rango de tamaño: | Serie de la pulgada (O.D. In Inches) |
Tipo de construcción básica: | cilíndrico | Elementos rodantes: | Rodillos de agujas de complemento completo |
Tipo del perno prisionero: | Perno prisionero pesado | Tipo de sello: | Sealed/No sella modificado para requisitos particulares |
Ubicación del agujero de la lubricación: | Lado del perno prisionero | Final superficial: | Final negro del óxido |
Alta luz: | Tipo cilíndrico seguidor del perno prisionero de leva,Tipo acero inoxidable del perno prisionero del seguidor de leva,Seguidor del árbol de levas de la ranura del destornillador |

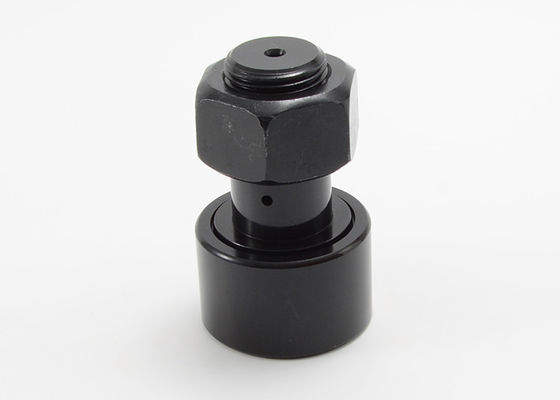

Ranura cilíndrica CFH 1 del destornillador del seguidor de leva de la pulgada del perno prisionero pesado 1/8 CFH 1 el 1/2 CFH 2
Ranura cilíndrica CFH 1 del destornillador del seguidor de leva de la pulgada del perno prisionero pesado 1/8 CFH 1 el 1/2 CFH 2
Diseñó maximizar el movimiento preferido con la construcción rígida, constante. Los seguidores de leva ofrecen un perfil simple y bajo de la fricción transformar el movimiento rotatorio en el movimiento linear con requisitos bajos de la lubricación.
MOUETTE diseña, fabrica y almacena una línea completa de seguidores de leva para los usos industriales, incluyendo las máquinas-herramientas, los robots industriales, la producción de los componentes electrónicos, el equipo de ofimática y los ambientes duros que requieren resistencia a la corrosión creciente.
El MOUETTE hace:
· Opciones estándar y de encargo incluyendo tamaños, materiales, y diseños.
· Alcantarillas optimizadas para la distribución mejorada de la tensión del contacto.
· Flexibilidad de la alta precisión para diversos usos.
· Jaulas variables, escudos, sellos, y diseños externos del anillo
· Disponible como agujero mini, estándar, excéntrico, del hex., ranura del destornillador, y con los discos empujados.
· Instalación simple usando los zócalos o los destornilladores.
Montaje cilíndrico del seguidor de leva de la pulgada del perno prisionero pesado por especificaciones de la ranura del destornillador:
Abierto | Sellado | Diámetro del rodillo (RD) | Anchura del rodillo (w) | Diámetro del perno prisionero (SD) | Longitud del perno prisionero (SL) | Longitud Min. Thread (TL) | THR'DS fino. |
CFH el 1/2 | CFH EL 1/2 S | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
CFH 9/16 | CFH 9/16 S | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
CFH 5/8 | CFH 5/8 S | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
CFH 11/16 | CFH 11/16 S | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
CFH 3/4 | CFH 3/4 S | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
CFH 7/8 | CFH 7/8 S | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
CFH 1 | CFH 1 S | 1,000 | .625 | .625 | 1 | el 1/2 | 5/8-18 |
CFH 1 1/8 | CFH 1 1/8 S | 1,125 | .625 | .625 | 1 | el 1/2 | 5/8-18 |
CFH 1 1/4 | CFH 1 1/4 S | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CFH 1 3/8 | CFH 1 3/8 S | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CFH 1 el 1/2 | CFH 1 EL 1/2 S | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CFH 1 5/8 | CFH 1 5/8 S | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CFH 1 3/4 | CFH 1 3/4 S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CFH 1 7/8 | CFH 1 7/8 S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CFH 2 | CFH 2 S | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CFH 2 1/4 | CFH 2 1/4 S | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CFH 2 el 1/2 | CFH 2 EL 1/2 S | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CFH 2 3/4 | CFH 2 3/4 S | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CFH 3 | CFH 3 S | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CFH 3 1/4 | CFH 3 1/4 S | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CFH 3 el 1/2 | CFH 3 EL 1/2 S | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
CFH 4 | CFH 4 S | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
- | CFH 5 S | 5,000 | 2,750 | 2,500 | 5 1/16 | 2 9/16 | 2 1/2-12 |
- | CFH 6 S | 6,000 | 3,250 | 3,000 | 6 | 3 | 3-12 |
- | CFH 7 S | 7,000 | 3,750 | 3,500 | 7 11/16 | 4 1/8 | 3 1/2-4 |
Abierto | Sellado | Agujero de aceite | LUB. TAMAÑO DE FIT (F) | Recom. La fijación con abrazadera aprieta (las libras.) | Grado de la carga básica | ||
Centro del agujero (HC) | Diámetro del agujero (HD) | Max. Static Capacity (libras.) | Max. Dyn. Capacidad (libras.) | ||||
CFH el 1/2 | CFH EL 1/2 S | - | - | 1/8 | 35 | 1580 | 680 |
CFH 9/16 | CFH 9/16 S | - | - | 1/8 | 35 | 1580 | 680 |
CFH 5/8 | CFH 5/8 S | - | - | 1/8 | 90 | 2480 | 955 |
CFH 11/16 | CFH 11/16 S | - | - | 1/8 | 90 | 2480 | 955 |
CFH 3/4 | CFH 3/4 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CFH 7/8 | CFH 7/8 S | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CFH 1 | CFH 1 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CFH 1 1/8 | CFH 1 1/8 S | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CFH 1 1/4 | CFH 1 1/4 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CFH 1 3/8 | CFH 1 3/8 S | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CFH 1 el 1/2 | CFH 1 EL 1/2 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CFH 1 5/8 | CFH 1 5/8 S | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CFH 1 3/4 | CFH 1 3/4 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CFH 1 7/8 | CFH 1 7/8 S | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CFH 2 | CFH 2 S | el 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CFH 2 1/4 | CFH 2 1/4 S | el 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CFH 2 el 1/2 | CFH 2 EL 1/2 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CFH 2 3/4 | CFH 2 3/4 S | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CFH 3 | CFH 3 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CFH 3 1/4 | CFH 3 1/4 S | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CFH 3 el 1/2 | CFH 3 EL 1/2 S | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
CFH 4 | CFH 4 S | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
- | CFH 5 S | 7/8 | 3/16 | 1/4" NPT | 5000 | 135900 | 46575 |
- | CFH 6 S | 1 | 3/16 | 1/4" NPT | 5000 | 160900 | 60000 |
- | CFH 7 S | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 213860 | 75380 |
