Datos del producto:
|
Nombre: | Seguidor de leva coronado perno prisionero pesado de la pulgada que lleva el final negro de acero de | Material: | ACEROCROMO 52100 |
---|---|---|---|
Hex./ranura: | Tipo del perno prisionero del agujero del hex. | Final: | Final negro del óxido |
Tamaño: | Serie de pulgadas | Tipo de construcción básica: | Tipo del perno prisionero coronado fuera de diámetro |
Elementos rodantes: | Rodillo de agujas - Complemento completo | Tipo del perno prisionero: | Perno prisionero pesado |
Tipo de cierre: | /Unsealed sellado/modificó para requisitos particulares | Ubicación del agujero de la lubricación: | Lado del perno prisionero |
Alta luz: | tipo pesado rodillos del perno prisionero de la pista,tipo negro rodillos del perno prisionero del óxido de la pista,rodillo coronado sellado de la pista |

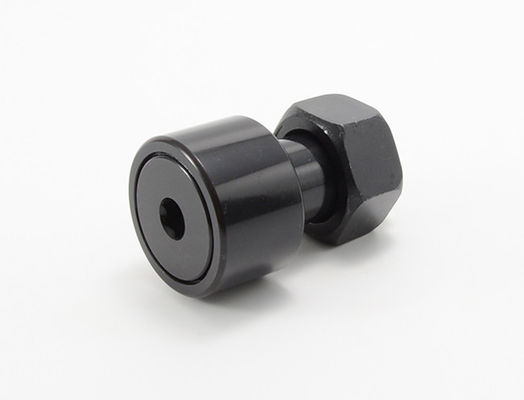

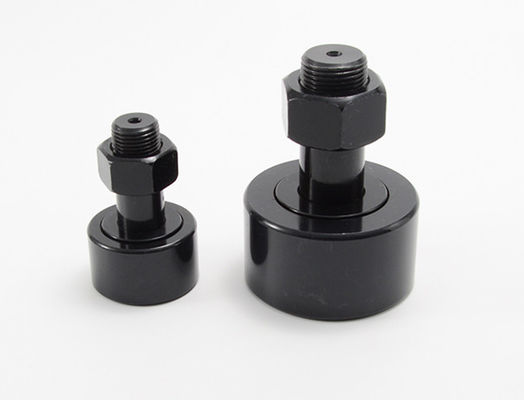

Seguidor de leva coronado perno prisionero pesado de la pulgada que lleva el SB sellado final negro de acero del óxido CCFH 1
MOUETTE diseña y fabrica una línea completa de seguidores de leva para los usos industriales, incluyendo las máquinas-herramientas, los robots industriales, la producción de los componentes electrónicos, el equipo de ofimática y los ambientes duros que requieren resistencia a la corrosión creciente. Los seguidores de leva y los rodillos de la pista proporcionan las soluciones antifricción para traducir la rotación al movimiento linear o el apoyo de cualquier parte radial o combinación pura empujó cargas dependiendo de los tipos de elementos rodantes.
Seguidor de leva coronado perno prisionero pesado de la pulgada que lleva el acero con especificaciones negras del final del óxido:
Abierto | Sellado | Diámetro del rodillo (RD) | Anchura del rodillo (w) | Diámetro del perno prisionero (SD) | Longitud del perno prisionero (SL) | Longitud Min. Thread (TL) | THR'DS fino. |
CCFH EL 1/2 B | SB DE CCFH EL 1/2 | .500 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
CCFH 9/16 B | SB DE CCFH 9/16 | .5625 | .375 | .250 | 5/8 | 1/4 | 1/4-28 |
CCFH 5/8 B | SB DE CCFH 5/8 | .625 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
CCFH 11/16 B | SB DE CCFH 11/16 | .6875 | .4375 | .3125 | 3/4 | 5/16 | 5/16-24 |
CCFH 3/4 B | SB DE CCFH 3/4 | .750 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
CCFH 7/8 B | SB DE CCFH 7/8 | .875 | .500 | .4375 | 7/8 | 3/8 | 7/16-20 |
CCFH 1 B | SB DE CCFH 1 | 1,000 | .625 | .625 | 1 | el 1/2 | 5/8-18 |
CCFH 1 1/8 B | CCFH 1 1/8 SB | 1,125 | .625 | .625 | 1 | el 1/2 | 5/8-18 |
CCFH 1 1/4 B | CCFH 1 1/4 SB | 1,250 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CCFH 1 3/8 B | CCFH 1 3/8 SB | 1,375 | .750 | .750 | 1 1/4 | 5/8 | 3/4-16 |
CCFH 1 EL 1/2 B | SB DE CCFH 1 EL 1/2 | 1,500 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CCFH 1 5/8 B | CCFH 1 5/8 SB | 1,625 | .875 | .875 | 1 1/2 | 3/4 | 7/8-14 |
CCFH 1 3/4 B | CCFH 1 3/4 SB | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CCFH 1 7/8 B | CCFH 1 7/8 SB | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 |
CCFH 2 B | SB DE CCFH 2 | 2,000 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CCFH 2 1/4 B | CCFH 2 1/4 SB | 2,250 | 1,250 | 1,125 | 2 | 1 | 1 1/8-12 |
CCFH 2 EL 1/2 B | SB DE CCFH 2 EL 1/2 | 2,500 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CCFH 2 3/4 B | CCFH 2 3/4 SB | 2,750 | 1,500 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 |
CCFH 3 B | SB DE CCFH 3 | 3,000 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CCFH 3 1/4 B | CCFH 3 1/4 SB | 3,250 | 1,750 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 |
CCFH 3 EL 1/2 B | SB DE CCFH 3 EL 1/2 | 3,500 | 2,000 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 |
CCFH 4 B | SB DE CCFH 4 | 4,000 | 2,250 | 2,000 | 3 1/2 | 1 1/2 | 2-12 |
Abierto | Sellado | Agujero de aceite | LUB. TAMAÑO DE FIT (F) | Recom. La fijación con abrazadera aprieta (las libras.) | Grado de la carga básica | ||
Centro del agujero (HC) | Diámetro del agujero (HD) | Max. Static Capacity (libras.) | Max. Dyn. Capacidad (libras.) | ||||
CCFH EL 1/2 B | SB DE CCFH EL 1/2 | - | - | - | 35 | 1580 | 680 |
CCFH 9/16 B | SB DE CCFH 9/16 | - | - | - | 35 | 1580 | 680 |
CCFH 5/8 B | SB DE CCFH 5/8 | - | - | - | 90 | 2480 | 955 |
CCFH 11/16 B | SB DE CCFH 11/16 | - | - | - | 90 | 2480 | 955 |
CCFH 3/4 B | SB DE CCFH 3/4 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CCFH 7/8 B | SB DE CCFH 7/8 | 1/4 | 3/32 | 3/16 | 250 | 4130 | 1660 |
CCFH 1 B | SB DE CCFH 1 | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CCFH 1 1/8 B | CCFH 1 1/8 SB | 1/4 | 3/32 | 3/16 | 650 | 6120 | 2225 |
CCFH 1 1/4 B | CCFH 1 1/4 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CCFH 1 3/8 B | CCFH 1 3/8 SB | 5/16 | 3/32 | 3/16 | 1250 | 8500 | 3930 |
CCFH 1 EL 1/2 B | SB DE CCFH 1 EL 1/2 | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CCFH 1 5/8 B | CCFH 1 5/8 SB | 3/8 | 3/32 | 3/16 | 1500 | 11280 | 4840 |
CCFH 1 3/4 B | CCFH 1 3/4 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CCFH 1 7/8 B | CCFH 1 7/8 SB | 7/16 | 3/32 | 3/16 | 2250 | 15840 | 6385 |
CCFH 2 B | SB DE CCFH 2 | el 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CCFH 2 1/4 B | CCFH 2 1/4 SB | el 1/2 | 1/8 | 3/16 | 2800 | 21140 | 8090 |
CCFH 2 EL 1/2 B | SB DE CCFH 2 EL 1/2 | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CCFH 2 3/4 B | CCFH 2 3/4 SB | 9/16 | 1/8 | 3/16 | 3450 | 32900 | 11720 |
CCFH 3 B | SB DE CCFH 3 | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CCFH 3 1/4 B | CCFH 3 1/4 SB | 5/8 | 1/8 | 1/4 | 5000 | 49820 | 15720 |
CCFH 3 EL 1/2 B | SB DE CCFH 3 EL 1/2 | 11/16 | 1/8 | 1/4 | 5000 | 63250 | 22800 |
CCFH 4 B | SB DE CCFH 4 | 3/4 | 1/8 | 1/4 | 5000 | 89540 | 29985 |
