Datos del producto:
|
Nombre: | Tipo seguidores del perno prisionero de la pulgada de leva cilíndricos | Material del rodillo: | Acero de aleación rica de la calidad que lleva (se modifica para requisitos particulares el acero in |
---|---|---|---|
Método de montaje: | Ranura del destornillador | Final/capa: | Final negro del óxido |
Serie: | Serie de pulgadas | Forma del rodillo: | Diámetro exterior cilíndrico |
Elementos rodantes: | Rodillo de agujas - Complemento completo | Tipo del perno prisionero: | CF - Perno prisionero estándar |
Sellando: | Sellado/abierto/modificó para requisitos particulares | Ubicación del agujero de la lubricación: | Lado del perno prisionero |
Alta luz: | rodamiento de rodillos de acero de la pista del perno prisionero,ranura del destornillador del rodamiento de rodillos de la pista del perno prisionero,seguidor de leva coronada negro del óxido |

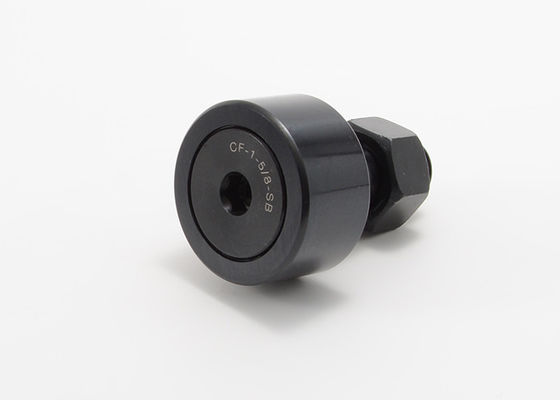

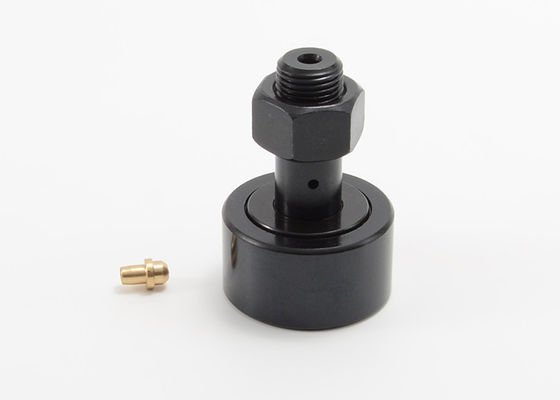

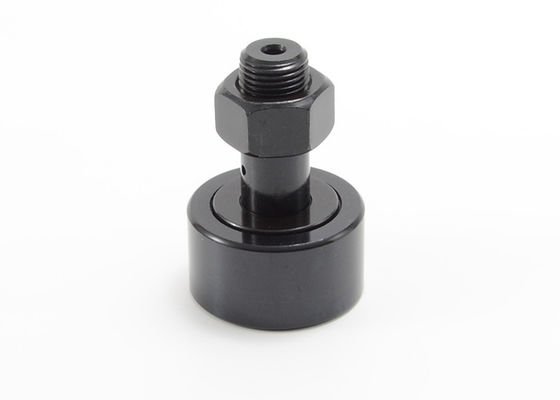

Ranura cilíndrica del destornillador del seguidor de leva de la pulgada con llevar los CF de acero el 1/2 CF-2 CF-1 3/8-S
Diseñó maximizar el movimiento preferido con la construcción rígida, constante. Los seguidores de leva ofrecen un perfil simple y bajo de la fricción transformar el movimiento rotatorio en el movimiento linear con requisitos bajos de la lubricación.

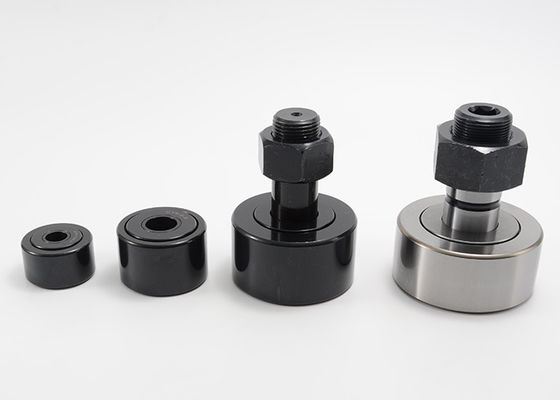

Ofrecemos una línea completa del tipo seguidores del perno prisionero de leva para los usos industriales. Estos transportes están disponibles en el acero de acero, inoxidable, y con los bujes internos plásticos dirigidos. Nos especializamos en seguidores de leva dirigidos para caber usos específicos.
Se recomienda el tipo rodamientos del perno prisionero de la ranura del destornillador de rodillos de aguja donde están moderadas las cargas corrientes y las cargas de choque. La fuerza de sustentación del tipo serie del perno prisionero es limitada por el perno prisionero moderado clasificado. Fabricado del acero de aleación rica de la calidad que lleva. La mayoría del seguidor de leva de fines generales de uso general y del disponible en versiones selladas.
Las series de la pulgada tachonan el tipo especificaciones de la ranura del destornillador del seguidor de leva:
Abierto | Sellado | Diámetro del rodillo (RD) | Anchura del rodillo (w) | Diámetro del perno prisionero (SD) | Perno prisionero L'GTH. (SL) | Min. THR'D L'GTH (TL) | THR'DS fino. |
CF-1/2-N | CF-1/2-N-S | .500 | .344 | .190 | el 1/2 | 1/4 | 10-32 |
CF-1/2 | CF-1/2-S | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
CF-9/16 | CF-9/16-S | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
CF-5/8-N | CF-5/8-N-S | .625 | .406 | .250 | 5/8 | 5/16 | 1/4-28 |
CF-5/8 | CF-5/8-S | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
CF-11/16 | CF-11/16-S | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
CF-3/4 | CF-3/4-S | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
CF-7/8 | CF-7/8-S | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
CF-1 | CF-1-S | 1,000 | .625 | .4375 | 1 | el 1/2 | 7/16-20 |
CF-1 1/8 | CF-1 1/8-S | 1,125 | .625 | .4375 | 1 | el 1/2 | 7/16-20 |
CF-1 1/4 | CF-1 1/4-S | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
CF-1 3/8 | CF-1 3/8-S | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
CF-1 el 1/2 | CF-1 1/2-S | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
CF-1 5/8 | CF-1 5/8-S | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
CF-1 3/4 | CF-1 3/4-S | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
CF-1 7/8 | CF-1 7/8-S | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
CF-2 | CF-2-S | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
CF-2 1/4 | CF-2 1/4-S | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
CF-2 el 1/2 | CF-2 1/2-S | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
CF-2 3/4 | CF-2 3/4-S | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
CF-3 | CF-3-S | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CF-3 1/4 | CF-3 1/4-S | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CF-3 el 1/2 | CF-3 1/2-S | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
CF-4 | CF-4-S | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
CF-5-S | 5,000 | 2,750 | 2,000 | 5 1/16 | 2 9/16 | 2-12 | |
CF-6-S | 6,000 | 3,250 | 2,500 | 6 | 3 | 2 1/2-12 | |
CF-7-S | 7,000 | 3,750 | 3,000 | 7 11/16 | 4 1/8 | 3-12 | |
CF-8-S | 8,000 | 4,250 | 3,250 | 8 1/2 | 4 1/4 | 3 1/4-4 | |
CF-9-S | 9,000 | 4,750 | 3,750 | 9 1/2 | 4 3/4 | 3 1/2-4 | |
CF-10-S | 10,000 | 5,250 | 4,250 | 10 | 4 3/4 | 3 1/2-4 |
Abierto | Sellado | Agujero de aceite | LUB. TAMAÑO DE FIT (F) | Recom. La fijación con abrazadera aprieta (las libras.) | Grado de la carga básica | ||
Centro del agujero (HC) | Diámetro del agujero (HD) | Max. Static Capacity (libras.) | Max. Dyn. Capacidad (libras.) | ||||
CF-1/2-N | CF-1/2-N-S | - | - | 1/8 | 15 | 720 | 620 |
CF-1/2 | CF-1/2-S | - | - | 1/8 | 15 | 790 | 680 |
CF-9/16 | CF-9/16-S | - | - | 1/8 | 15 | 790 | 680 |
CF-5/8-N | CF-5/8-N-S | - | - | 1/8 | 35 | 1085 | 930 |
CF-5/8 | CF-5/8-S | - | - | 1/8 | 35 | 1215 | 955 |
CF-11/16 | CF-11/16-S | - | - | 1/8 | 35 | 1215 | 955 |
CF-3/4 | CF-3/4-S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
CF-7/8 | CF-7/8-S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
CF-1 | CF-1-S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
CF-1 1/8 | CF-1 1/8-S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
CF-1 1/4 | CF-1 1/4-S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
CF-1 3/8 | CF-1 3/8-S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
CF-1 el 1/2 | CF-1 1/2-S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
CF-1 5/8 | CF-1 5/8-S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
CF-1 3/4 | CF-1 3/4-S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
CF-1 7/8 | CF-1 7/8-S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
CF-2 | CF-2-S | el 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
CF-2 1/4 | CF-2 1/4-S | el 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
CF-2 el 1/2 | CF-2 1/2-S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
CF-2 3/4 | CF-2 3/4-S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
CF-3 | CF-3-S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
CF-3 1/4 | CF-3 1/4-S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
CF-3 el 1/2 | CF-3 1/2-S | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
CF-4 | CF-4-S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
CF-5-S | 7/8 | 3/16 | 1/4 | 5000 | 67950 | 46575 | |
CF-6-S | 1 | 3/16 | 1/4 | 5000 | 80450 | 60000 | |
CF-7-S | 1 1/4 | 3/16 | 1/4 | 5000 | 106930 | 75380 | |
CF-8-S | - | - | 1/4 | 5000 | 144100 | 92200 | |
CF-9-S | - | - | 1/4 | 5000 | 183430 | 113260 | |
CF-10-S | - | - | 1/4 | 5000 | 215565 | 131545 |
