Datos del producto:
|
Nombre: | Rodillos de la precisión, rodillos de la aguja | Tipo gamas: | rodillos, rodillos de la aguja |
---|---|---|---|
Gamas de tallas para los rodillos: | Diámetro a partir 1.5m m hasta 65m m | Gamas de tallas para los rodillos de la aguja: | Diámetro a partir 1m m hasta 6m m |
Estándar para los rodillos de la aguja: | GB/T309 ESTRUENDO 5402 | Estándar para los rodillos: | Estándar: GB/T4661 |
Material normal: | Acerocromo 52100, acero de carbono, acero inoxidable, acero de herramienta | Usos: | Transportes, U-juntas (rodillos) de la aguja, pequeños ejes del motor, juntas del CV, embragues, imp |
Alta luz: | Pin de rodillo de acero inoxidable de la aguja,Pin de rodillo de la aguja de la precisión,pernos del transporte de aguja del cromo |

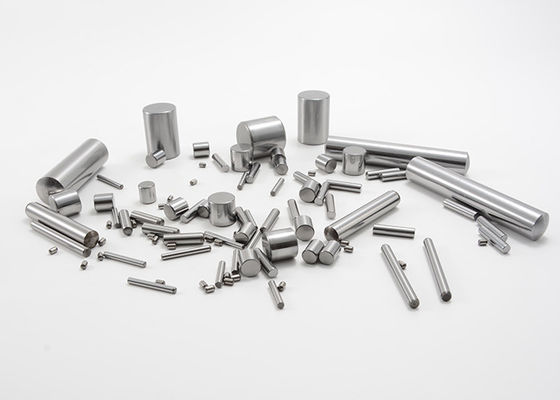

Acero inoxidable de la precisión, rodillos de la aguja del acerocromo para el movimiento de la precisión
Los rodillos de la aguja son componentes esenciales usados en diversas industrias para permitir el movimiento liso y exacto en sistemas mecánicos. Estos rodillos cilíndricos, finos, y alargados se saben para que su altas capacidad y capacidad carga-que llevan soporten condiciones de funcionamiento estimulantes. Con sus usos y eficacia versátiles en control de movimiento, los rodillos de la aguja desempeñan un papel vital en asegurar rendimiento óptimo y confiabilidad en una amplia gama de maquinaria y de equipo.
MOUETTE es fabricante principal de pernos de la precisión, de rodillos, de rodillos de la aguja y de otros elementos.
Los pernos, los rodillos, los pasadores, los rodillos de la aguja, y los ejes son todos las piezas mecánicas que son cilíndricas en forma.
Nos especializamos en la producción de pernos y de rodillos de la precisión. Experiencia de los materiales avanzados, capacidades del diseño, y procesos de la calidad permitir a nuestro equipo producir los pernos, rodillos, pasadores, rodillos de la aguja, y ejes que se realizan en las temperaturas altas, las velocidades, y las cargas, así como ambientes menos estimulantes.
Nuestros pernos y rodillos se pueden desarrollar para las capacidades específicas como juntas, embragues, y arrancadores del CV. Todos los pernos, rodillos de la aguja, y ejes se pueden fabricar como partes o asambleas, en el acero de acero, inoxidable, el acero de AISI S2 y otros materiales.
Rodillos de la aguja:
Rodillos de la aguja de la precisión de la calidad y rodillos cilíndricos. Nuestra aguja floja y rodillos cilíndricos se utilizan en una amplia gama de usos. Nuestra experiencia que dirige extensa nos equipa de la capacidad para diseñar la aguja floja o los rodillos cilíndricos basados sobre sus especificaciones. Trabajaremos con usted para fabricar un producto por su diseño exacto.
Especificaciones:
Dimensiones | Diámetro | .040 ″ al ″ 2,560 (1.0m m a 65.0m m) |
Longitud | .125 ″ al ″ 3,000 (3.17m m a 76.2m m) | |
Materiales | Acerocromo | SAE 52100 (los E.E.U.U.), 100Cr6 (Europa), SUJ2 (Japón) y GCr15 (China) |
Acero de carbono |
|
|
Acero inoxidable |
440, 302, 304, 316 |
|
Acero de herramienta | Acero de SAE-AISI S2 | |
Dureza | Por-haber endurecido estándar y genio HRC 60-64; la dureza de encargo está disponible | |
Finales | Contorno controlado, tierra, haber acabado pulido, estupendo de la caída o afilado con piedra | |
Tolerancias | G2, G3, G5 y otros a petición | |
Características trabajadas a máquina | Radio, formas cónicas, surcos y planos | |
Perfiles del final | Completamente, esférico | |
Estándar para los rodillos de la aguja | GB/T309 ESTRUENDO 5402 | |
Estándar para los rodillos | GB/T4661 |
FAQ – Pernos y rodillos de la precisión
Q: ¿Cuál es la definición de cada producto, y la diferencia entre ellos?
: Los pernos, los rodillos, los pasadores, los rodillos de la aguja, y los ejes son todos las piezas mecánicas que son cilíndricas en forma. Aunque estos productos sean diferentes, los nombres se utilizan a veces alternativamente.
MOUETTE fabrica todos los éstos, como partes o asambleas, en el acero de acero, inoxidable, el acero de herramienta y otros materiales.
: el “perno” es una sujeción mecánica que se une a otras piezas juntas en una asamblea. Un perno puede actuar como un pivote, una bisagra, una plantilla, un accesorio o eje. Una plantilla se utiliza típicamente para sostener un objeto en el lugar y/o para dirigir una herramienta que actúa en el dispositivo. Un perno es de uso frecuente establecer o llevar a cabo piezas. Se dirigen algunos pernos; otros no son.
El “rodillo” implica que la pieza mueve (los rollos) cuándo funcionando. Un rodillo actúa generalmente como transporte, apoyando una carga a lo largo de su diámetro externo.
El “pasador” es de uso frecuente conjuntamente con el “perno” y puede ser utilizado como muesca o de cerca alinear o apoyar piezas. Una muesca previene o resiste el movimiento hasta que se lance.
La “aguja” o el “rodillo de la aguja” implica que la longitud es perceptiblemente más larga que el diámetro. La pieza está actuando como elemento rodante.
El “eje” describe la porción estrecha larga de una parte componente o cilíndrica cilíndrica compleja se ha dado vuelta o se ha trabajado a máquina que. Algunos clientes utilizan el eje del término para describir incluso las piezas básicas que la mayoría de la gente etiquetaría como los pernos o rodillos.
MOUETTE produce los pernos, los rodillos, los pasadores, los rodillos de la aguja y los ejes en muchas configuraciones. Nos especializamos en la precisión y piezas de encargo en comparación con piezas disponibles comerciales.
Q: ¿Cuáles son los materiales mas comunes usados para los pernos, los rodillos, los pasadores y los rodillos de la aguja?
: Llevar el acerocromo del grado se utiliza con frecuencia para los pernos y los rodillos debido a sus propiedades superiores del desgaste, alta dureza (típicamente Rockwell C 60 a 65) y fuerza. Este acero se conoce como 52100 (los E.E.U.U.), 100Cr6 (Europa), SUJ2 (Japón) y GCr15 (China), que son esencialmente idénticos.
El acero inoxidable se utiliza para la protección contra la corrosión mejorada. Las 400 series martensítica del acero inoxidable (los lo más comúnmente posible 440) pueden también ser sometidas a un tratamiento térmico alcanzar altos niveles de la dureza. Las 300 series austenítica del acero inoxidable (e.g. 302, 304, 316, etc.) ofrecen una mejor resistencia a la corrosión, pero se deben proveer (y por lo tanto procesó) en una condición más dura (si se requiere la dureza), pues no puede ser sometida a un tratamiento térmico; la dureza se puede aumentar solamente a través de trabajo en frío.
Otros materiales comunes para los pernos y los rodillos incluyen el acero con poco carbono, que es típicamente cementado, y el acero de alto carbono, que por-se endurece normalmente. Los pernos de la precisión y los rodillos de encargo también se hacen de otros aceros de aleación (e.g. AISI S2, 4140, 4340, 8620, etc.) y de aceros inoxidables de la especialidad (e.g precipitación que endurece el acero inoxidable, tal como 17-4PH, etc.).
Q: ¿Cómo sea los pernos y los rodillos produjo?
: Para llevar piezas del acerocromo del grado, la materia prima para los pernos, los rodillos, los pasadores y los rodillos de la aguja se suministra típicamente en forma del alambre de la bobina. Las piezas se cortan para aproximar longitud. Si el perno o el rodillo de acero requiere solamente un pequeño borde del radio o de la rotura del extremo, las piezas se pueden caer en un barril grande para producir esta condición.
Este procesamiento por lotes es muy eficiente. Si la configuración final del perno o del rodillo de acero tiene un radio o un chaflán grande del final, esa característica se puede añadir en su forma básica durante el proceso que corta. En la mayoría de los casos, el radio del extremo o el chaflán del perno o del rodillo de acero se añade como paso separado.
Un proceso de pulido centerless se realiza para traer la parte cerca de su diámetro final. Las piezas son entonces sometidas a un tratamiento térmico, seguido típicamente por para apagar y para moderar proceso. Dependiendo de las tolerancias requeridas para el diámetro y la longitud, una o más el pulido del final y las operaciones de pulido centerless se realizan para producir el perno o el rodillo de acero a la precisión requerida. A menudo, cayendo (el quitar las rebabas) y puliendo para terminar el proceso.
Las pruebas numerosas se utilizan a lo largo del flujo de fabricación para verificar calidad en dimensiones y la ejecución. Los pernos y los rodillos se requieren típicamente para resolver altos niveles de precisión en la dimensión y la forma.
Para algunos clientes y usos, se requiere la garantía de calidad extraordinaria. MOUETTE tiene clasificadoras de alta velocidad que realicen la inspección 100% para el diámetro y/o la longitud.
Q: ¿Cuáles son algunas de las especificaciones para los pernos y los rodillos?
: Algunas de las especificaciones mas comunes de la industria para los pernos y los rodillos de acero se enumeran abajo:
Pernos de pasador de ASME B18.8.2
Rodillos de la aguja de ASTM F2443, extremos esféricos
Rodillos de transporte de aguja de ASTM F2511
Rodillos cilíndricos de la parte 1 del estruendo 5402 (piezas de rodamientos de rodillos)
Rodillos de la parte 3 del estruendo 5402 para los rodamientos de rodillos de aguja
Pernos de pasador del estruendo 6325
Pernos paralelos del ISO 2338
Pernos de pasador del ISO 8734
Q: ¿Cuáles son las configuraciones comunes del final para los pernos y los rodillos?
: El diseño de los dos extremos de un perno o de un rodillo de acero se selecciona normalmente después de la consideración de su función y cómo y donde está montado. Si no hay preocupaciones de la asamblea, la configuración más económica es un pequeño radio del extremo. Esta característica se puede añadir durante un paso que cae del barril simple del proceso por lotes.
Un radio o un chaflán más grande del final se elige a menudo para el perno o el rodillo de acero si está montado en un agujero con pocas condiciones de la liquidación o de interferencia. En ese caso, un proceso que trabaja a máquina separado es necesario. En algunas piezas, los extremos de la pieza realizan una función (e.g leva o pivote), una geometría más específica (e.g perno terminado esférico) se requieren tan. Una vez más un proceso de torneado separado se añade para crear esta característica.
Q: ¿Haga todos los pernos y los rodillos tienen (diámetro constante) un OD recto?
: Aunque la mayoría de los pernos y de los rodillos de acero sean definidos por (constante) fuera de diámetro con la alta precisión (pulgada/± del ± 0,0001 de la tolerancia del diámetro 0,0025 milímetros), las piezas que se utilizan como elementos rodantes en transportes se diseñan a veces con un diámetro coronado. Para un OD coronado, un diámetro (constante) de la precisión se requiere a lo largo de la sección central de la longitud del rodillo de acero, pero un descenso del diámetro (forma cónica) se especifica para cada extremo. Este diseño evita que tensiones más altas ocurran en los extremos del rodillo de acero durante su operación como elemento que lleva rodante. Típicamente, los procesos de pulido o superfinishing múltiples se utilizan para alcanzar un perfil coronado para un rodillo de acero.
