Datos del producto:
|
Nombre: | Tipo seguidores del perno prisionero de leva | Material: | Acero que lleva de aleación rica |
---|---|---|---|
Método de montaje: | Tipo ranura del perno prisionero del destornillador | Rango de tamaño: | Serie de la pulgada (O.D. In Inches) |
Forma del rodillo: | Tipo del perno prisionero coronado fuera de diámetro | Elementos rodantes: | Rodillo de agujas - Complemento completo |
Tipo del perno prisionero: | Perno prisionero estándar con el buje excéntrico | Ajustamiento: | Buje excéntrico |
Tipo de sello: | Estándar/modificado para requisitos particulares | Final superficial: | Final negro del óxido |
Alta luz: | tipo sellado seguidor del perno prisionero de leva,rodillo excéntrico coronado de la leva,óxido excéntrico del negro del rodillo de la leva |

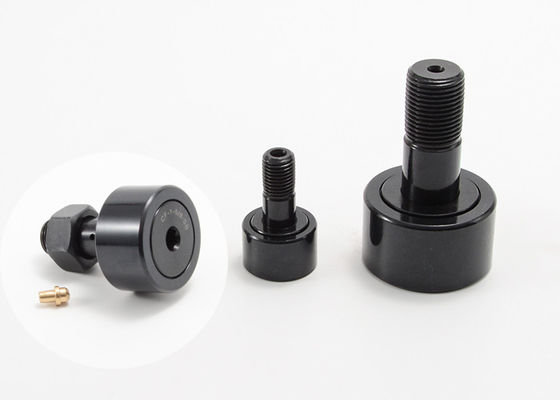

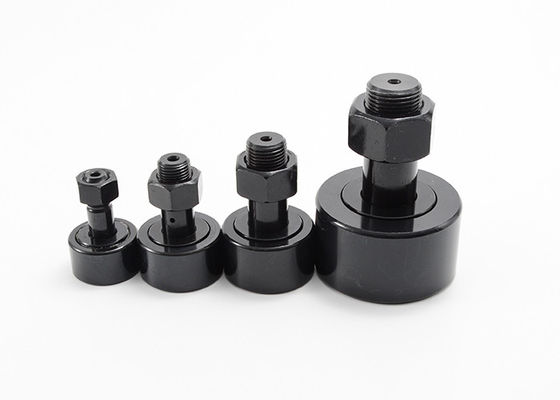

Los seguidores de leva coronada avanzan lentamente al excéntrico del perno prisionero sellaron el óxido negro CCFE el 1/2 S CCFE 1 el 1/2 S
Diseñó maximizar el movimiento preferido con la construcción rígida, constante. Los seguidores de leva ofrecen un perfil simple y bajo de la fricción transformar el movimiento rotatorio en el movimiento linear con requisitos bajos de la lubricación.
Los seguidores de leva de acero inoxidables pensaron los ambientes duros que requieren resistencia a la corrosión creciente. Elección excelente para el uso al aire libre o para los usos tales como instalaciones de producción alimentaria que requieren baldeo y la limpieza frecuentes. Mouette ofrece más tablas del intercambio, tales como transportes del seguidor de leva del mcgill, seguidor de leva del iko, seguidor de leva del skf, seguidor de leva del ina, seguidor de leva del rbc, seguidores de leva del forjador, y seguidor de leva del nsk.
Los seguidores de leva coronada avanzan lentamente especificaciones del final del óxido del negro del excéntrico del perno prisionero:
Abierto | Sellado | Diámetro del rodillo (RD) | Anchura del rodillo (w) | (G) excéntrico de la longitud de Bush | Diámetro excéntrico de Bush (BD) | Longitud del perno prisionero (SL) | Longitud Min. Thread (TL) | THR'DS fino. |
CCFE EL 1/2 N | CCFE EL 1/2 N S | .500 | .344 | .250 | .250 | el 1/2 | 1/4 | 10-32 |
CCFE el 1/2 | CCFE EL 1/2 S | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
CCFE 9/16 | CCFE 9/16 S | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
CCFE 5/8 | CCFE 5/8 S | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
CCFE 11/16 | CCFE 11/16 S | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
CCFE 3/4 | CCFE 3/4 S | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
CCFE 7/8 | CCFE 7/8 S | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
CCFE 1 | CCFE 1 S | 1,000 | .625 | .500 | .625 | 1 | el 1/2 | 7/16-20 |
CCFE 1 1/8 | CCFE 1 1/8 S | 1,125 | .625 | .500 | .625 | 1 | el 1/2 | 7/16-20 |
CCFE 1 1/4 | CCFE 1 1/4 S | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
CCFE 1 3/8 | CCFE 1 3/8 S | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
CCFE 1 el 1/2 | CCFE 1 EL 1/2 S | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
CCFE 1 5/8 | CCFE 1 5/8 S | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
CCFE 1 3/4 | CCFE 1 3/4 S | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
CCFE 1 7/8 | CCFE 1 7/8 S | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
CCFE 2 | CCFE 2 S | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
CCFE 2 1/4 | CCFE 2 1/4 S | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
CCFE 2 el 1/2 | CCFE 2 EL 1/2 S | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
CCFE 2 3/4 | CCFE 2 3/4 S | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
CCFE 3 | CCFE 3 S | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CCFE 3 1/4 | CCFE 3 1/4 S | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CCFE 3 el 1/2 | CCFE 3 EL 1/2 S | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
CCFE 4 | CCFE 4 S | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
Abierto | Sellado | ECC. | LUB. TAMAÑO DE FIT (F) | Recom. La fijación con abrazadera aprieta (las libras.) | Grado de la carga básica | |
Max. Static Capacity (libras.) | Max. Dyn. Capacidad (libras.) | |||||
CCFE EL 1/2 N | CCFE EL 1/2 N S | .010 | 1/8 | 15 | 720 | 620 |
CCFE el 1/2 | CCFE EL 1/2 S | .010 | 1/8 | 15 | 790 | 680 |
CCFE 9/16 | CCFE 9/16 S | .010 | 1/8 | 15 | 790 | 680 |
CCFE 5/8 | CCFE 5/8 S | .015 | 1/8 | 35 | 1215 | 955 |
CCFE 11/16 | CCFE 11/16 S | .015 | 1/8 | 35 | 1215 | 955 |
CCFE 3/4 | CCFE 3/4 S | .015 | 3/16 | 95 | 2065 | 1660 |
CCFE 7/8 | CCFE 7/8 S | .015 | 3/16 | 95 | 2065 | 1660 |
CCFE 1 | CCFE 1 S | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE 1 1/8 | CCFE 1 1/8 S | .030 | 3/16 | 250 | 3060 | 2225 |
CCFE 1 1/4 | CCFE 1 1/4 S | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE 1 3/8 | CCFE 1 3/8 S | .030 | 3/16 | 350 | 4250 | 3930 |
CCFE 1 el 1/2 | CCFE 1 EL 1/2 S | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE 1 5/8 | CCFE 1 5/8 S | .030 | 3/16 | 650 | 5640 | 4840 |
CCFE 1 3/4 | CCFE 1 3/4 S | .030 | 3/16 | 1250 | 7920 | 6385 |
CCFE 1 7/8 | CCFE 1 7/8 S | .030 | 3/16 | 1250 | 7920 | 6385 |
CCFE 2 | CCFE 2 S | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE 2 1/4 | CCFE 2 1/4 S | .030 | 3/16 | 1500 | 10570 | 8090 |
CCFE 2 el 1/2 | CCFE 2 EL 1/2 S | .030 | 3/16 | 2250 | 16450 | 11720 |
CCFE 2 3/4 | CCFE 2 3/4 S | .030 | 3/16 | 2250 | 16450 | 11720 |
CCFE 3 | CCFE 3 S | .060 | 1/4 | 3450 | 24910 | 15720 |
CCFE 3 1/4 | CCFE 3 1/4 S | .060 | 1/4 | 3450 | 24910 | 15720 |
CCFE 3 el 1/2 | CCFE 3 EL 1/2 S | .060 | 1/4 | 4200 | 31625 | 22800 |
CCFE 4 | CCFE 4 S | .060 | 1/4 | 5000 | 44770 | 29985 |
