Datos del producto:
|
| Nombre: | Tipo seguidores del perno prisionero de leva | Material: | Acero de calidad para rodamientos de alta aleación |
|---|---|---|---|
| Hex./ranura: | Tipo del perno prisionero de la ranura del destornillador | Final superficial: | Final negro del óxido |
| Rango de tamaño: | Serie de la pulgada (O.D. In Inches) | O.D. Configuration: | Tipo del perno prisionero coronado fuera de diámetro |
| Elementos rodantes: | Rodillo de agujas - Complemento completo | Tipo del perno prisionero: | Perno prisionero estándar |
| Tipo de sello: | Estándar/modificado para requisitos particulares | relubricable: | Sí |
| Alta luz: | Seguidor coronado del árbol de levas,soporte del perno prisionero del seguidor del árbol de levas,el transporte del seguidor del rodillo selló |
||

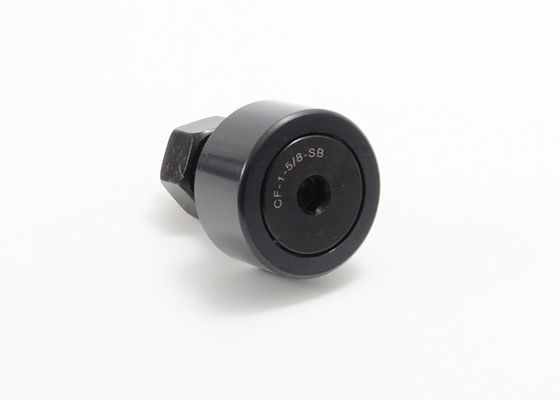

La ranura coronada del destornillador del soporte del perno prisionero del seguidor de leva de la pulgada selló CCF el 1/2 N S

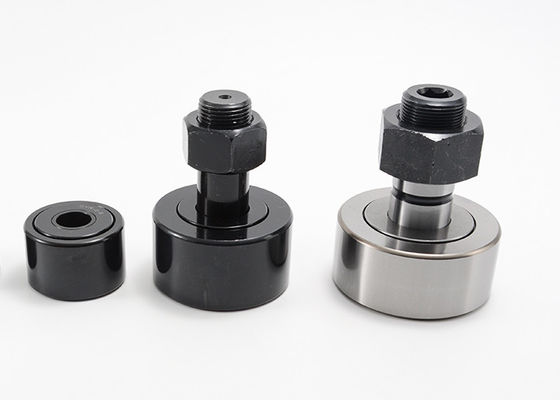

Los seguidores de leva de la pulgada de MOUETTE son transportes de aguja del complemento completo ofrecen llevar tratado óxido negro de acero, disponible en dos estilos de montaje básicos para el uso en usos de la automatización mecánica o del movimiento linear. Nuestras características básicas por cada uno contribuyen al funcionamiento mejorado, mientras que las ayudas de la opción del sello para prevenir el contacto metal sobre metal dentro del transporte mientras que proporcionan una barrera para la entrada del contaminante y para permitir expresar de la grasa exceso o vieja durante el relubrication. Además de la opción del sello estos transportes están disponibles con varias opciones y combinaciones dimensionales proporcionar una solución específica para el uso.
MOUETTE diseña y fabrica una línea completa de seguidores de leva para los usos industriales, incluyendo las máquinas-herramientas, los robots industriales, la producción de los componentes electrónicos, el equipo de ofimática y los ambientes duros que requieren resistencia a la corrosión creciente. Los seguidores de leva y los rodillos de la pista proporcionan las soluciones antifricción para traducir la rotación al movimiento linear o el apoyo de cualquier parte radial o combinación pura empujó cargas dependiendo de los tipos de elementos rodantes.
Los seguidores de leva de acero inoxidables pensaron los ambientes duros que requieren resistencia a la corrosión creciente. Elección excelente para el uso al aire libre o para los usos tales como instalaciones de producción alimentaria que requieren baldeo y la limpieza frecuentes. wer, seguidores de leva del forjador, y seguidor de leva del nsk.
Capacidades de encargo:
· Terraplén especificado cliente de la grasa de la fábrica
· La colocación de la grasa instaló
· Modificaciones de la longitud del perno prisionero o del hilo
· Variaciones o tolerancias del diámetro del rodillo
· La aduana dirigió para pedir diseños
Especificaciones coronadas de la ranura del destornillador del soporte del perno prisionero del seguidor de leva de la pulgada:
| Abierto | Sellado | Diámetro del rodillo (RD) | Anchura del rodillo (w) | Diámetro del perno prisionero (SD) | Longitud del perno prisionero (SL) | Longitud Min. Thread (TL) | THR'DS fino. |
| CCF EL 1/2 N | CCF EL 1/2 N S | .500 | .344 | .190 | el 1/2 | 1/4 | 10-32 |
| CCF el 1/2 | CCF EL 1/2 S | .500 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 9/16 | CCF 9/16 S | .5625 | .375 | .190 | 5/8 | 1/4 | 10-32 |
| CCF 5/8 N | CCF 5/8 N S | .625 | .406 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 5/8 | CCF 5/8 S | .625 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 11/16 | CCF 11/16 S | .6875 | .4375 | .250 | 3/4 | 5/16 | 1/4-28 |
| CCF 3/4 | CCF 3/4 S | .750 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 7/8 | CCF 7/8 S | .875 | .500 | .375 | 7/8 | 3/8 | 3/8-24 |
| CCF 1 | CCF 1 S | 1,000 | .625 | .4375 | 1 | el 1/2 | 7/16-20 |
| CCF 1 1/8 | CCF 1 1/8 S | 1,125 | .625 | .4375 | 1 | el 1/2 | 7/16-20 |
| CCF 1 1/4 | CCF 1 1/4 S | 1,250 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 3/8 | CCF 1 3/8 S | 1,375 | .750 | .500 | 1 1/4 | 5/8 | 1/2-20 |
| CCF 1 el 1/2 | CCF 1 EL 1/2 S | 1,500 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 5/8 | CCF 1 5/8 S | 1,625 | .875 | .625 | 1 1/2 | 3/4 | 5/8-18 |
| CCF 1 3/4 | CCF 1 3/4 S | 1,750 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 1 7/8 | CCF 1 7/8 S | 1,875 | 1,000 | .750 | 1 3/4 | 7/8 | 3/4-16 |
| CCF 2 | CCF 2 S | 2,000 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 1/4 | CCF 2 1/4 S | 2,250 | 1,250 | .875 | 2 | 1 | 7/8-14 |
| CCF 2 el 1/2 | CCF 2 EL 1/2 S | 2,500 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 2 3/4 | CCF 2 3/4 S | 2,750 | 1,500 | 1,000 | 2 1/4 | 1 1/8 | 1-14 |
| CCF 3 | CCF 3 S | 3,000 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 1/4 | CCF 3 1/4 S | 3,250 | 1,750 | 1,250 | 2 1/2 | 1 1/4 | 1 1/4-12 |
| CCF 3 el 1/2 | CCF 3 EL 1/2 S | 3,500 | 2,000 | 1,375 | 2 3/4 | 1 3/8 | 1 3/8-12 |
| CCF 4 | CCF 4 S | 4,000 | 2,250 | 1,500 | 3 1/2 | 1 1/2 | 1 1/2-12 |
| - | CCF 5 S | 5,000 | 2,750 | 2,000 | 5 1/16 | 2 9/16 | 2-12 |
| - | CCF 6 S | 6,000 | 3,250 | 2,500 | 6 | 3 | 2 1/2-12 |
| - | CCF 7 S | 7,000 | 3,750 | 3,000 | 7 11/16 | 4 1/8 | 3-12 |
| - | CCF 8 S | 8,000 | 4,250 | 3,250 | 8 1/2 | 4 1/4 | 3 1/4-4 |
| - | CCF 9 S | 9,000 | 4,750 | 3,750 | 9 1/2 | 4 3/4 | 3 1/2-4 |
| - | CCF 10 S | 10,000 | 5,250 | 4,250 | 10 | 4 3/4 | 3 1/2-4 |
| Abierto | Sellado | Agujero de aceite | LUB. TAMAÑO DE FIT (F) | Recom. La fijación con abrazadera aprieta (las libras.) | Grado de la carga básica | ||
| Centro del agujero (HC) | Diámetro del agujero (HD) | Max. Static Capacity (libras.) | Max. Dyn. Capacidad (libras.) | ||||
| CCF EL 1/2 N | CCF EL 1/2 N S | - | - | 1/8 | 15 | 720 | 620 |
| CCF el 1/2 | CCF EL 1/2 S | - | - | 1/8 | 15 | 790 | 680 |
| CCF 9/16 | CCF 9/16 S | - | - | 1/8 | 15 | 790 | 680 |
| CCF 5/8 N | CCF 5/8 N S | - | - | 1/8 | 35 | 1085 | 930 |
| CCF 5/8 | CCF 5/8 S | - | - | 1/8 | 35 | 1215 | 955 |
| CCF 11/16 | CCF 11/16 S | - | - | 1/8 | 35 | 1215 | 955 |
| CCF 3/4 | CCF 3/4 S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 7/8 | CCF 7/8 S | 1/4 | 3/32 | 3/16 | 95 | 2065 | 1660 |
| CCF 1 | CCF 1 S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/8 | CCF 1 1/8 S | 1/4 | 3/32 | 3/16 | 250 | 3060 | 2225 |
| CCF 1 1/4 | CCF 1 1/4 S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 3/8 | CCF 1 3/8 S | 5/16 | 3/32 | 3/16 | 350 | 4250 | 3930 |
| CCF 1 el 1/2 | CCF 1 EL 1/2 S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 5/8 | CCF 1 5/8 S | 3/8 | 3/32 | 3/16 | 650 | 5640 | 4840 |
| CCF 1 3/4 | CCF 1 3/4 S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 1 7/8 | CCF 1 7/8 S | 7/16 | 3/32 | 3/16 | 1250 | 7920 | 6385 |
| CCF 2 | CCF 2 S | el 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 1/4 | CCF 2 1/4 S | el 1/2 | 1/8 | 3/16 | 1500 | 10570 | 8090 |
| CCF 2 el 1/2 | CCF 2 EL 1/2 S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 2 3/4 | CCF 2 3/4 S | 9/16 | 1/8 | 3/16 | 2250 | 16450 | 11720 |
| CCF 3 | CCF 3 S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 1/4 | CCF 3 1/4 S | 5/8 | 1/8 | 1/4 | 3450 | 24910 | 15720 |
| CCF 3 el 1/2 | CCF 3 EL 1/2 S | 11/16 | 1/8 | 1/4 | 4200 | 31625 | 22800 |
| CCF 4 | CCF 4 S | 3/4 | 1/8 | 1/4 | 5000 | 44770 | 29985 |
| - | CCF 5 S | 7/8 | 3/16 | 1/4" NPT | 5000 | 67950 | 46575 |
| - | CCF 6 S | 1 | 3/16 | 1/4" NPT | 5000 | 80450 | 60000 |
| - | CCF 7 S | 1 1/4 | 3/16 | 1/4" NPT | 5000 | 106930 | 75380 |
| - | CCF 8 S | - | - | 1/4" NPT | 5000 | 144100 | 92200 |
| - | CCF 9 S | - | - | 1/4" NPT | 5000 | 183430 | 113260 |
| - | CCF 10 S | - | - | 1/4" NPT | 5000 | 215565 | 131545 |
