Datos del producto:
|
Nombre: | Seguidor de leva cilíndrico del perno prisionero de la pulgada | Material: | Acero de aleación rica de la calidad que lleva/acero inoxidable |
---|---|---|---|
Característica de montaje: | Agujero del hex. | Final superficial: | Final negro del óxido |
Rango de tamaño: | Serie de la pulgada (O.D. In Inches) | Tipo de construcción básica: | Tipo diámetro exterior cilíndrico del perno prisionero |
Elementos rodantes: | Rodillos de agujas de complemento completo | Configuración de sistema: | Configuración excéntrica |
Tipo de sello: | Estándar/modificado para requisitos particulares | Lubricación: | Grasa de Shell 3# |
Alta luz: | Tipo seguidor del perno prisionero del SB del CFE 7/8 de leva,Leva y seguidor excéntricos cilíndricos,el agujero excéntrico del hex. de la leva y del seguidor selló |

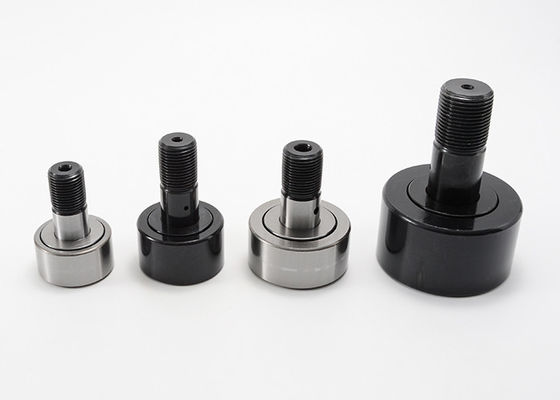

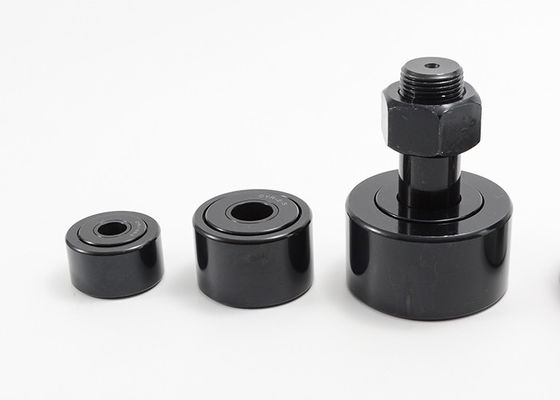

El agujero cilíndrico del hex. del perno prisionero del seguidor de leva de la pulgada de McGill selló el SB excéntrico del CFE 7/8
Diseñó maximizar el movimiento preferido con la construcción rígida, constante. Los seguidores de leva ofrecen un perfil simple y bajo de la fricción transformar el movimiento rotatorio en el movimiento linear con requisitos bajos de la lubricación.
MOUETTE diseña y fabrica una línea completa de seguidores de leva para los usos industriales, incluyendo las máquinas-herramientas, los robots industriales, la producción de los componentes electrónicos, el equipo de ofimática y los ambientes duros que requieren resistencia a la corrosión creciente. Los seguidores de leva y los rodillos de la pista proporcionan las soluciones antifricción para traducir la rotación al movimiento linear o el apoyo de cualquier parte radial o combinación pura empujó cargas dependiendo de los tipos de elementos rodantes.
Los seguidores de leva de acero inoxidables pensaron los ambientes duros que requieren resistencia a la corrosión creciente. Elección excelente para el uso al aire libre o para los usos tales como instalaciones de producción alimentaria que requieren baldeo y la limpieza frecuentes. Mouette ofrece más tablas del intercambio, tales como transportes del seguidor de leva del mcgill, seguidor de leva del iko, seguidor de leva del skf, seguidor de leva del ina, seguidor de leva del rbc, seguidores de leva del forjador, y seguidor de leva del nsk.
Especificaciones cilíndricas de la serie del CFE del seguidor de leva del perno prisionero de la pulgada:
Abierto | Sellado | Diámetro del rodillo (RD) | Anchura del rodillo (w) | (G) excéntrico de la longitud de Bush | Diámetro excéntrico de Bush (BD) | Longitud del perno prisionero (SL) | Longitud Min. Thread (TL) | THR'DS fino. |
CFE EL 1/2 NOTA | SB DEL CFE EL 1/2 N | .500 | .344 | .250 | .250 | el 1/2 | 1/4 | 10-32 |
CFE EL 1/2 B | SB DEL CFE EL 1/2 | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
CFE 9/16 B | SB DEL CFE 9/16 | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 |
CFE 5/8 B | SB DEL CFE 5/8 | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
CFE 11/16 B | SB DEL CFE 11/16 | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 |
CFE 3/4 B | SB DEL CFE 3/4 | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
CFE 7/8 B | SB DEL CFE 7/8 | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 |
CFE 1 B | SB DEL CFE 1 | 1,000 | .625 | .500 | .625 | 1 | el 1/2 | 7/16-20 |
CFE 1 1/8 B | CFE 1 1/8 SB | 1,125 | .625 | .500 | .625 | 1 | el 1/2 | 7/16-20 |
CFE 1 1/4 B | CFE 1 1/4 SB | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
CFE 1 3/8 B | CFE 1 3/8 SB | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 |
CFE 1 EL 1/2 B | SB DEL CFE 1 EL 1/2 | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
CFE 1 5/8 B | CFE 1 5/8 SB | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 |
CFE 1 3/4 B | CFE 1 3/4 SB | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
CFE 1 7/8 B | CFE 1 7/8 SB | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 |
CFE 2 B | SB DEL CFE 2 | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
CFE 2 1/4 B | CFE 2 1/4 SB | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 |
CFE 2 EL 1/2 B | SB DEL CFE 2 EL 1/2 | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
CFE 2 3/4 B | CFE 2 3/4 SB | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 |
CFE 3 B | SB DEL CFE 3 | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CFE 3 1/4 B | CFE 3 1/4 SB | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 |
CFE 3 EL 1/2 B | SB DEL CFE 3 EL 1/2 | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 |
CFE 4 B | SB DEL CFE 4 | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 |
Abierto | Sellado | ECC. | LUB. TAMAÑO DE FIT (F) | Recom. La fijación con abrazadera aprieta (las libras.) | Grado de la carga básica | |
Max. Static Capacity (libras.) | Max. Dyn. Capacidad (libras.) | |||||
CFE EL 1/2 NOTA | SB DEL CFE EL 1/2 N | .010 | - | 15 | 720 | 620 |
CFE EL 1/2 B | SB DEL CFE EL 1/2 | .010 | - | 15 | 790 | 680 |
CFE 9/16 B | SB DEL CFE 9/16 | .010 | - | 15 | 790 | 680 |
CFE 5/8 B | SB DEL CFE 5/8 | .015 | - | 35 | 1215 | 955 |
CFE 11/16 B | SB DEL CFE 11/16 | .015 | - | 35 | 1215 | 955 |
CFE 3/4 B | SB DEL CFE 3/4 | .015 | 3/16 | 95 | 2065 | 1660 |
CFE 7/8 B | SB DEL CFE 7/8 | .015 | 3/16 | 95 | 2065 | 1660 |
CFE 1 B | SB DEL CFE 1 | .030 | 3/16 | 250 | 3060 | 2225 |
CFE 1 1/8 B | CFE 1 1/8 SB | .030 | 3/16 | 250 | 3060 | 2225 |
CFE 1 1/4 B | CFE 1 1/4 SB | .030 | 3/16 | 350 | 4250 | 3930 |
CFE 1 3/8 B | CFE 1 3/8 SB | .030 | 3/16 | 350 | 4250 | 3930 |
CFE 1 EL 1/2 B | SB DEL CFE 1 EL 1/2 | .030 | 3/16 | 650 | 5640 | 4840 |
CFE 1 5/8 B | CFE 1 5/8 SB | .030 | 3/16 | 650 | 5640 | 4840 |
CFE 1 3/4 B | CFE 1 3/4 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
CFE 1 7/8 B | CFE 1 7/8 SB | .030 | 3/16 | 1250 | 7920 | 6385 |
CFE 2 B | SB DEL CFE 2 | .030 | 3/16 | 1500 | 10570 | 8090 |
CFE 2 1/4 B | CFE 2 1/4 SB | .030 | 3/16 | 1500 | 10570 | 8090 |
CFE 2 EL 1/2 B | SB DEL CFE 2 EL 1/2 | .030 | 3/16 | 2250 | 16450 | 11720 |
CFE 2 3/4 B | CFE 2 3/4 SB | .030 | 3/16 | 2250 | 16450 | 11720 |
CFE 3 B | SB DEL CFE 3 | .060 | 1/4 | 3450 | 24910 | 15720 |
CFE 3 1/4 B | CFE 3 1/4 SB | .060 | 1/4 | 3450 | 24910 | 15720 |
CFE 3 EL 1/2 B | SB DEL CFE 3 EL 1/2 | .060 | 1/4 | 4200 | 31625 | 22800 |
CFE 4 B | SB DEL CFE 4 | .060 | 1/4 | 5000 | 44770 | 29985 |
Características:
Solos rodillos de la aguja del complemento completo de la fila:
El diámetro, la longitud, y el número del rodillo de la aguja se han optimizado para proporcionar alta un grado de la dinámica y de la carga estática, contenido dentro del estándar industrial que llevaba dimensiones del sobre.
Diámetro exterior cilíndrico (OD):
El OD cilíndrico puede mejorar funcionamiento en ciertos usos tales como capacidad de pista mejorada maximizando el área de contacto con la pista.
Perno prisionero excéntrico:
La opción excéntrica del perno prisionero proporciona medios de ajustar la posición radial del transporte que puede mejorar el equilibrio de carga de combinaciones que llevan en línea. Ayudas del equilibrio de carga del seguidor de leva reducir costes de operación reduciendo los fracasos prematuros debido a los transportes sobrecargados, la necesidad de las tolerancias exactas de la ubicación del agujero de montaje y abastecimiento de capacidad de realinear llevar debido seguir desgaste. El buje excéntrico es ajuste de prensa en el perno prisionero y sin templar permitir el pasador o el tornillo de presión para la fijación permanente.
