Datos del producto:
|
Nombre: | Ranura cilíndrica del destornillador del seguidor de leva del perno prisionero de la pulgada | Material: | Acero de aleación rica de la calidad que lleva/acero inoxidable |
---|---|---|---|
Característica de montaje: | Tipo del perno prisionero de la ranura del destornillador | Final superficial: | Final negro del óxido |
Tamaño: | Pulgada | Tipo de construcción básica: | Diámetro exterior cilíndrico |
Elementos rodantes: | Rodillos de agujas de complemento completo | Configuración de sistema: | Con el buje excéntrico |
Tipo de sello: | Sealed/No sella modificado para requisitos particulares | Lubricación: | Grasa de Shell 3# |
Alta luz: | el mcgill tachona el tipo seguidor de leva,el seguidor de leva cilíndrico selló,seguidor de leva cilíndrico del complemento completo |

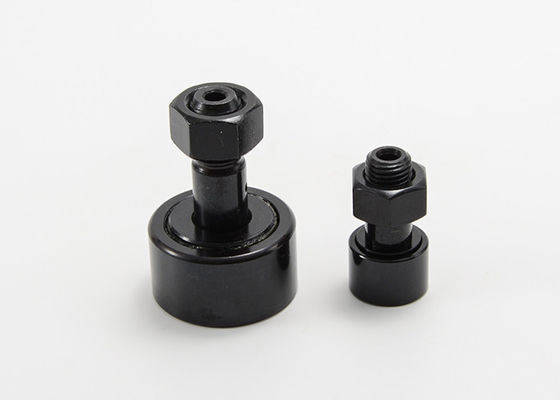

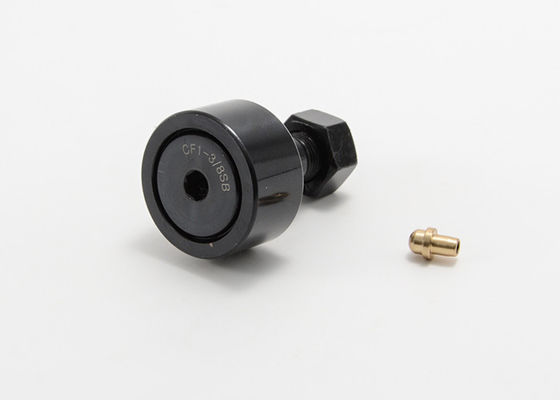

La ranura cilíndrica del destornillador del seguidor de leva del perno prisionero de la pulgada de McGill selló al CFE el 1/2 S
El conjunto de cojinetes desmontado consiste en alcantarillas internas y externas endurecidas de la tierra de la precisión. También tienen complemento completo o aguja separada, bola, afilada, o los elementos rodantes cilíndricos construidos con un perno prisionero integrado. Las versiones pesadas del perno prisionero están para las cargas pesadas, el cargamento de choque y los usos requiriendo la desviación mínima. A excepción del diseño del diámetro y de la placa de extremo del perno prisionero, el estándar y las versiones pesadas del perno prisionero son virtualmente idénticos.
MOUETTE diseña y fabrica una línea completa de seguidores de leva para los usos industriales, incluyendo las máquinas-herramientas, los robots industriales, la producción de los componentes electrónicos, el equipo de ofimática y los ambientes duros que requieren resistencia a la corrosión creciente. Los seguidores de leva y los rodillos de la pista proporcionan las soluciones antifricción para traducir la rotación al movimiento linear o el apoyo de cualquier parte radial o combinación pura empujó cargas dependiendo de los tipos de elementos rodantes.
Los seguidores de leva de acero inoxidables pensaron los ambientes duros que requieren resistencia a la corrosión creciente. Elección excelente para el uso al aire libre o para los usos tales como instalaciones de producción alimentaria que requieren baldeo y la limpieza frecuentes. Mouette ofrece más tablas del intercambio, tales como transportes del seguidor de leva del mcgill, seguidor de leva del iko, seguidor de leva del skf, seguidor de leva del ina, seguidor de leva del rbc, seguidores de leva del forjador, y seguidor de leva del nsk.
El destornillador cilíndrico del seguidor de leva del perno prisionero de la pulgada ranura especificaciones de la serie del CFE:
Abierto | Sellado | Diámetro del rodillo (RD) | Anchura del rodillo (w) | (G) excéntrico de la longitud de Bush | Diámetro excéntrico de Bush (BD) | Longitud del perno prisionero (SL) | Longitud Min. Thread (TL) | THR'DS fino. | ECC. |
CFE el 1/2 | CFE EL 1/2 S | .500 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
CFE 9/16 | CFE 9/16 S | .5625 | .375 | .375 | .250 | 5/8 | 1/4 | 10-32 | .010 |
CFE 5/8 | CFE 5/8 S | .625 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
CFE 11/16 | CFE 11/16 S | .6875 | .4375 | .437 | .375 | 3/4 | 5/16 | 1/4-28 | .015 |
CFE 3/4 | CFE 3/4 S | .750 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
CFE 7/8 | CFE 7/8 S | .875 | .500 | .500 | .500 | 7/8 | 3/8 | 3/8-24 | .015 |
CFE 1 | CFE 1 S | 1,000 | .625 | .500 | .625 | 1 | el 1/2 | 7/16-20 | .030 |
CFE 1 1/8 | CFE 1 1/8 S | 1,125 | .625 | .500 | .625 | 1 | el 1/2 | 7/16-20 | .030 |
CFE 1 1/4 | CFE 1 1/4 S | 1,250 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
CFE 1 3/8 | CFE 1 3/8 S | 1,375 | .750 | .625 | .687 | 1 1/4 | 5/8 | 1/2-20 | .030 |
CFE 1 el 1/2 | CFE 1 EL 1/2 S | 1,500 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
CFE 1 5/8 | CFE 1 5/8 S | 1,625 | .875 | .750 | .875 | 1 1/2 | 3/4 | 5/8-18 | .030 |
CFE 1 3/4 | CFE 1 3/4 S | 1,750 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
CFE 1 7/8 | CFE 1 7/8 S | 1,875 | 1,000 | .875 | 1,000 | 1 3/4 | 7/8 | 3/4-16 | .030 |
CFE 2 | CFE 2 S | 2,000 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 |
CFE 2 1/4 | CFE 2 1/4 S | 2,250 | 1,250 | 1,000 | 1,187 | 2 | 1 | 7/8-14 | .030 |
CFE 2 el 1/2 | CFE 2 EL 1/2 S | 2,500 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
CFE 2 3/4 | CFE 2 3/4 S | 2,750 | 1,500 | 1,125 | 1,375 | 2 1/4 | 1 1/8 | 1-14 | .030 |
CFE 3 | CFE 3 S | 3,000 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
CFE 3 1/4 | CFE 3 1/4 S | 3,250 | 1,750 | 1,250 | 1,750 | 2 1/2 | 1 1/4 | 1 1/4-12 | .060 |
CFE 3 el 1/2 | CFE 3 EL 1/2 S | 3,500 | 2,000 | 1,375 | 1,812 | 2 3/4 | 1 3/8 | 1 3/8-12 | .060 |
CFE 4 | CFE 4 S | 4,000 | 2,250 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 1 1/2-12 | .060 |
Abierto | Sellado | LUB. TAMAÑO DE FIT (F) | Recom. La fijación con abrazadera aprieta (las libras.) | Grado de la carga básica | |
Max. Static Capacity (libras.) | Max. Dyn. Capacidad (libras.) | ||||
CFE el 1/2 | CFE EL 1/2 S | 1/8 | 15 | 790 | 680 |
CFE 9/16 | CFE 9/16 S | 1/8 | 15 | 790 | 680 |
CFE 5/8 | CFE 5/8 S | 1/8 | 35 | 1215 | 955 |
CFE 11/16 | CFE 11/16 S | 1/8 | 35 | 1215 | 955 |
CFE 3/4 | CFE 3/4 S | 3/16 | 95 | 2065 | 1660 |
CFE 7/8 | CFE 7/8 S | 3/16 | 95 | 2065 | 1660 |
CFE 1 | CFE 1 S | 3/16 | 250 | 3060 | 2225 |
CFE 1 1/8 | CFE 1 1/8 S | 3/16 | 250 | 3060 | 2225 |
CFE 1 1/4 | CFE 1 1/4 S | 3/16 | 350 | 4250 | 3930 |
CFE 1 3/8 | CFE 1 3/8 S | 3/16 | 350 | 4250 | 3930 |
CFE 1 el 1/2 | CFE 1 EL 1/2 S | 3/16 | 650 | 5640 | 4840 |
CFE 1 5/8 | CFE 1 5/8 S | 3/16 | 650 | 5640 | 4840 |
CFE 1 3/4 | CFE 1 3/4 S | 3/16 | 1250 | 7920 | 6385 |
CFE 1 7/8 | CFE 1 7/8 S | 3/16 | 1250 | 7920 | 6385 |
CFE 2 | CFE 2 S | 3/16 | 1500 | 10570 | 8090 |
CFE 2 1/4 | CFE 2 1/4 S | 3/16 | 1500 | 10570 | 8090 |
CFE 2 el 1/2 | CFE 2 EL 1/2 S | 3/16 | 2250 | 16450 | 11720 |
CFE 2 3/4 | CFE 2 3/4 S | 3/16 | 2250 | 16450 | 11720 |
CFE 3 | CFE 3 S | 1/4 | 3450 | 24910 | 15720 |
CFE 3 1/4 | CFE 3 1/4 S | 1/4 | 3450 | 24910 | 15720 |
CFE 3 el 1/2 | CFE 3 EL 1/2 S | 1/4 | 4200 | 31625 | 22800 |
CFE 4 | CFE 4 S | 1/4 | 5000 | 44770 | 29985 |
