Datos del producto:
|
| Nombre: | Embragues Sprag | Marca: | Neutro/OEM |
|---|---|---|---|
| Producción en serie: | RSBW | Material: | llevar el acero |
| Rango de tamaño: | Diámetros de 20 mm a 90 mm | Tipo de construcción básica: | Cojinete de manguito compatible |
| Lubricación: | Grasa | Sellando: | Sellado con juntas tóricas protegidas con escudo. |
| Alta luz: | 90m m un transporte lateral del embrague,20m m un transporte lateral del embrague,Transporte del tope de RSBW |
||

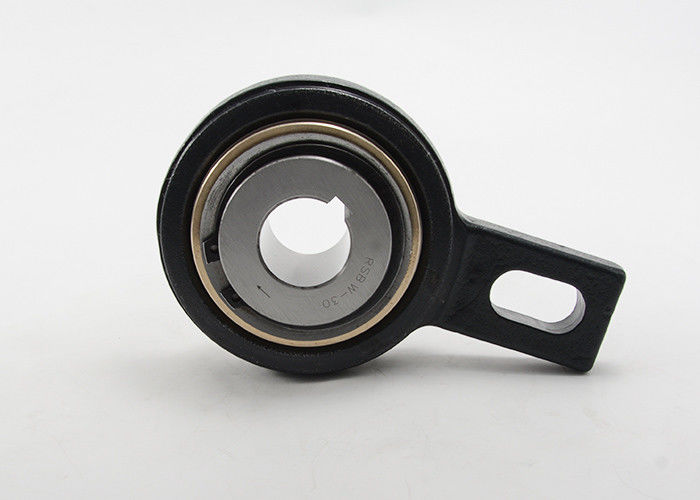

Embragues de horquilla de retención apoyados del cojinete liso de Backstopping del embrague de RSBW
El tipo RSBW es un tipo de la horquilla de retención de DC anda sin embragar. Es autónomo, centrado por los transportes llanos para las velocidades rotatorias bajas y sellado usando el escudo protegió los anillos o.
La unidad es grasa entregada lubricó listo para la instalación en una posición horizontal o vertical. Utilizado sobre todo como tope, este tipo provee de una alta capacidad del esfuerzo de torsión un requisito de espacio mínimo. El diseño permite la instalación en ambientes difíciles tales como áreas del chapoteo de la humedad alta o del agua. Un perno, asegurado a una parte fija de la máquina y de paso a través de la ranura en el brazo de esfuerzo de torsión, proporciona la parada rotatoria. La liquidación radial en este perno debe ser igual a 1 3% de la anchura de ranura. El brazo de esfuerzo de torsión y los transportes no deben ser pretensados.
Cojinete liso apoyado, especificaciones de Backstopping de los embragues de horquilla de retención RSBW:
| Tipo | Tamaño | Sobrante de velocidad | Dimensiones | Peso | ||||||||
| ADO7 | TKN 1) | nimax | D | L1 | F | E | B | N | L | BH11 | ||
| [milímetro] | [Nanómetro] | [min-1] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [milímetro] | [kilogramo] | |
| RSBW20 | 20 | 300 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 |
| RSBW25 | 25 | 485 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,6 |
| RSBW30 | 30 | 485 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,5 |
| RSBW35M | los 35M | 485 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 |
| RSBW35 | 35 | 606 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2,4 |
| RSBW40 | 40 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,6 |
| RSBW45 | 45 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,5 |
| RSBW50 | 50 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,5 |
| RSBW55 | 55 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4,4 |
| RSBW60 | 60 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6,5 |
| RSBW70 | 70 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6,4 |
| RSBW80 | 80 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9,9 |
| RSBW90 | 90 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9,9 |
Nota:
1) Tmax =2.5 x TKN
2) Chavetera al estruendo 6885,1
Montaje de ejemplo:
