Datos del producto:
|
| Nombre: | Ande sin embragar el transporte del embrague de la manera del elemento uno del parte movible del emb | primavera: | Resorte de tensión (z) |
|---|---|---|---|
| material de la jaula: | Plástico de acero sellado (PA) | Material de las horquillas de retención: | Acero endurecido del transporte |
| Tolerancias de la instalación: | Eje h5; eje H6 | Temperatura de funcionamiento: | 140°C máximo |
| Apremios: | Ande sin embragar el elemento del parte movible del embrague requiere apremios axiales en ambos lado | Lubricación: | diseñado para la lubricación del aceite. Grasa operativa que llena a petición. |
| Alta luz: | un transporte de acero sellado del embrague de la manera,la jaula plástica anda sin embragar el embrague,ande sin embragar el embrague endurecido |
||

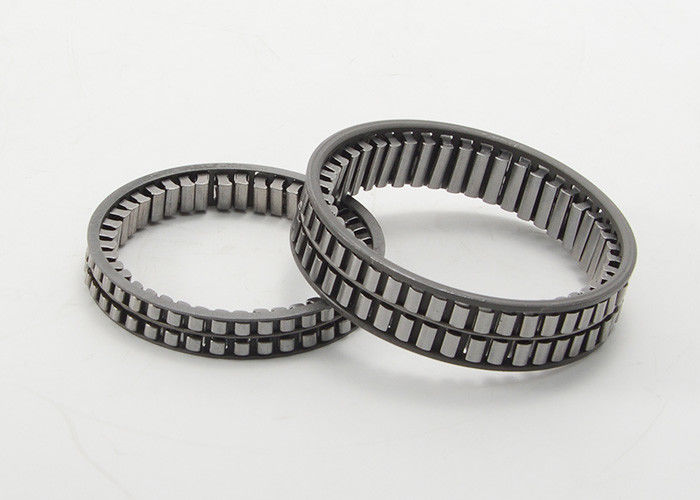

El tipo de la horquilla de retención anda sin embragar el transporte del embrague de la manera del elemento uno del parte movible del embrague
Componentes
Ande sin embragar FE 400 Z del elemento del parte movible del embrague
· Primavera: Resorte de tensión (z)
· Jaula: Plástico de acero sellado (PA)
· Horquillas de retención: Acero endurecido del transporte
Altura del hueco del comienzo h0 = 4 milímetros
Temperatura de funcionamiento: 140°C máximo
Lubricación
Lubricación del aceite o de la grasa:
Entregado con la protección contra la corrosión. Grasa operativa que llena a petición.
Instalación
Tolerancias de la instalación:
Eje h5; eje H6
Anillo/eje internos:
Acero, HRC 60+4 (alto voltaje 700+100); ≥ de EHT 1,3 milímetros; ≤ del Rz = µm 2,5
Anillo/vivienda externos:
Acero, HRC 60+4 (alto voltaje 700+100); ≥ de EHT 1,3 milímetros; Μm del ≤ 2,5 del Rz
Apremios:
Ande sin embragar el elemento del parte movible del embrague requiere apremios axiales en ambos lados.
Piezas de acoplamiento:
El endurecimiento y el pulido de las piezas de acoplamiento es necesarios. Los ejes y los ejes chaflanados facilitan la instalación.
Transporte:
Ande sin embragar los elementos del parte movible del embrague no son egocentrista. El soporte de rodadura externo para definir el hueco entre las piezas de acoplamiento (eje y vivienda) es necesario.
El tipo de la horquilla de retención anda sin embragar el embrague de la manera del elemento uno del parte movible del embrague que lleva especificaciones:
| FE 400 | FE 400 Z | FE 400 Z2 |
Nmax del embrague del régimen de ralentí [RPM] |
Dimensiones [milímetros] | Dimensiones [pulgada] | ||||||||
| Número de parte | Esfuerzo de torsión M | Número de parte | Esfuerzo de torsión M | Número de parte | Esfuerzo de torsión M | ||||||||
| [ftlb] | [Nanómetro] | [ftlb] | [Nanómetro] | [ftlb] | [Nanómetro] | DL | DL | DL | DL | ||||
| FE 410 Z2 | 0,2 | 0,3 | 10000 | 2 | 10 | 0,0787 | 0,3937 | ||||||
| FE 412 Z | 2,2 | 3 | FE 412 Z2 | 1,3 | 1,8 | 10000 | 4 | 12 | 0,1575 | 0,4724 | |||
| FE 413 Z2 | 2,1 | 2,9 | 9000 | 5 | 13 | 0,1969 | 0,5118 | ||||||
| FE 414Z | 5 | 7 | FE 414 Z2 | 1,9 | 2,6 | 8500 | 6 | 14 | 0,2362 | 0,5512 | |||
| FE 416Z | 9 | 12 | FE 416 Z2 | 5,6 | 7,6 | 7500 | 8 | 16 | 0,315 | 0,6299 | |||
| FE 422 | 36 | 48 | FE 422 Z | 32 | 44 | FE 422 Z2 | 16 | 21 | 5300 | 14 | 22 | 0,5512 | 0,8661 |
| FE 423 | 40 | 55 | FE 423 Z | 36 | 48 | FE 423 Z2 | 18 | 24 | 5200 | 15 | 23 | 0,5906 | 0,9055 |
| FE 425 | 50 | 68 | FE 425 Z | 43 | 58 | FE 425 Z2 | 22 | 30 | 4700 | 17 | 25 | 0,6693 | 0,9843 |
| FE 427 | 59 | 80 | FE 427 Z | 49 | 66 | FE 427 Z2 | 27 | 36 | 4400 | 19 | 27 | 0,748 | 1,063 |
| FE 428 | 64 | 87 | FE 428 Z | 55 | 75 | FE 428 Z2 | 29 | 39 | 4200 | 20 | 28 | 0,7874 | 1,1024 |
| FE 430 | 75 | 101 | FE 430 Z | 64 | 87 | FE 430 Z2 | 34 | 46 | 4000 | 22 | 30 | 0,8661 | 1,1711 |
| FE 432 | 86 | 116 | FE 432 Z | 71 | 97 | FE 432 Z2 | 39 | 52 | 3700 | 24 | 32 | 0,9449 | 1,2598 |
| FE 433 | 92 | 124 | FE 433 Z | 79 | 107 | FE 433 Z2 | 41 | 56 | 3600 | 25 | 33 | 0,9843 | 1,2992 |
| FE 435 | 104 | 141 | FE 435 Z | 90 | 121 | FE 435 Z2 | 47 | 64 | 3400 | 27 | 35 | 1,063 | 1,378 |
| FE 437 | 117 | 158 | FE 437 Z | 101 | 137 | FE 437 Z2 | 53 | 71 | 3200 | 29 | 37 | 1,1417 | 1,4567 |
| FE 438 | 124 | 168 | FE 438 Z | 106 | 144 | FE 438 Z2 | 56 | 76 | 3100 | 30 | 38 | 1,1811 | 1,496 |
| FE 442 | 152 | 207 | FE 442 Z | 131 | 178 | FE 442 Z2 | 69 | 93 | 2800 | 34 | 42 | 1,3386 | 1,6535 |
| FE 443 | 160 | 217 | FE 443 Z | 138 | 187 | FE 443 Z2 | 72 | 98 | 2700 | 35 | 43 | 1,378 | 1,6929 |
| FE 448 | 201 | 272 | FE 448 Z | 173 | 235 | FE 448 Z2 | 90 | 122 | 2500 | 40 | 48 | 1,5748 | 1,8898 |
| FE 453 | 246 | 333 | FE 453 Z | 207 | 281 | FE 453 Z2 | 108 | 146 | 2200 | 45 | 53 | 1,7717 | 2,0866 |
| FE 458 | 295 | 400 | FE 458 Z | 254 | 345 | FE 458 Z2 | 131 | 178 | 2000 | 50 | 58 | 1,9685 | 2,2835 |
| FE 459 | 305 | 414 | FE 459 Z | 263 | 357 | 51 | 59 | ||||||
| FE 463 | 348 | 472 | FE 463 Z | 300 | 407 | FE 463 Z2 | 149 | 202 | 1900 | 55 | 63 | 2,1654 | 2,4803 |
| FE 468 | 405 | 550 | FE 468 Z | 349 | 474 | FE 468 Z2 | 179 | 243 | 1750 | 60 | 68 | 2,3622 | 2,6772 |
| FE 470 | 429 | 583 | FE 470 Z | 370 | 502 | 1700 | 62 | 70 | 2,4409 | 2,7559 | |||
| FE 473 | 467 | 633 | FE 473 Z | 402 | 545 | 1600 | 65 | 73 | 2,559 | 2,874 | |||
| FE 478 | 532 | 722 | FE 478 Z | 458 | 622 | 1500 | 70 | 78 | 2,7559 | 3,0709 | |||
| FE 488 | 674 | 914 | FE 488Z | 581 | 788 | 1300 | 80 | 88 | 3,1496 | 3,4646 | |||
Nota:
La liquidación radial máxima hasta que finalice el uso 0.04m m no un parámetro fijo, llevando entregó a petición.
