Datos del producto:
|
| Nombre: | Anda sin embragar un embrague de la bola de la manera | Material: | Acero de calidad para rodamientos de alta aleación |
|---|---|---|---|
| Cuerpo rodante: | Rodamientos de rodillos | El número de filas: | doble fila |
| Dirección de carga: | Cojinete radial | Esférico: | Transportes No-que alinean |
| Separado: | sin separar | un embrague de la manera: | Un transporte del embrague de la manera |
| Alta luz: | Transporte del embrague de la manera GFK30 uno,ande sin embragar un rodamiento de bolitas de la manera,un rodamiento de bolitas radial de la manera |
||

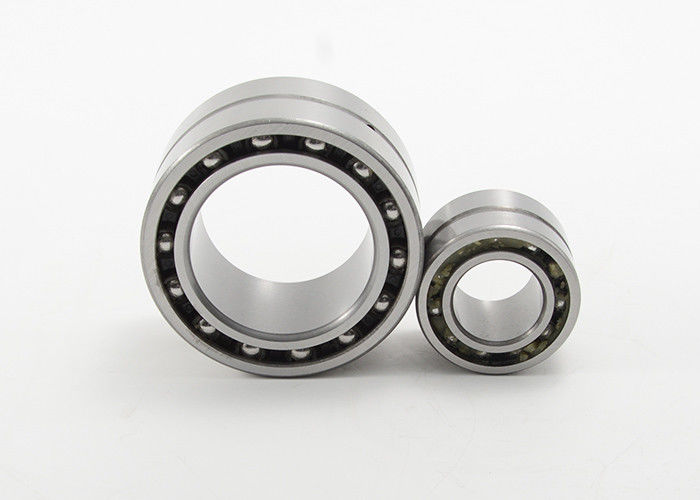

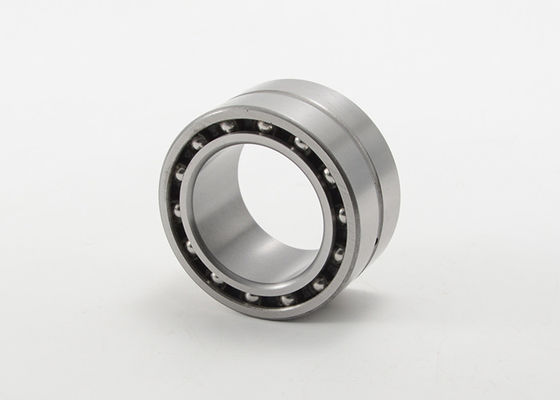

Anda sin embragar un tipo embrague GFK30 de la horquilla de retención de los transportes del embrague de la bola de la manera
GFK modelo es un tipo embrague de la horquilla de retención integrado en un rodamiento de bolitas de 59 series.
Este diseño proporciona la alta capacidad del esfuerzo de torsión para el diámetro exterior mínimo.
Es un tipo apoyado que lleva, grasa enviada lubricada.
La lubricación de baño del aceite es también posible si la grasa original primero es quitada limpiando el embrague con un chorro de agua con un solvente conveniente.
Sea cual sea el tipo de la lubricación, sellos debe ser proporcionado.
La transmisión del esfuerzo de torsión se debe asegurar por una asamblea del ajuste de prensa en una vivienda externa rígida con la tolerancia R6, y sobre un eje con la tolerancia p5.
El ajuste de prensa total en el GFK no debe exceder la liquidación interna para el modelo como se lista en la columna interna de la liquidación.
Anda sin embragar los transportes de un de la manera embrague de la bola que el tipo de la horquilla de retención agarra especificaciones de la serie de GFK:
| Tipo | Tamaño | Overrunningspeeds | Utilizado llevando serie | Grado de la carga básica | Dimensiones | Peso | |||||||
| Rodillos | Bolas | Rodillos | Bolas | ||||||||||
| dyn. | dyn. | stat. | stat. | ||||||||||
| d | TKN1) | nmax2) | nmax3) | C | C | C0 | C0 | D | L | r | |||
| milímetro | Nanómetro | min-1 | min-1 | N | N | N | N | milímetro | milímetro | milímetro | kilogramo | ||
| GFK20 | 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 |
| GFK25 | 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 |
| GFK30 | 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 |
| GFK35 | 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 |
| GFK40 | 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 |
| GFK45 | 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 |
| GFK50 | 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 |
NOTAS:
1) Cmax =2.5 x TKN
2) Sobrantes de la raza interna
3) Sobrantes de la raza interna
Montaje de ejemplo
