Datos del producto:
|
| Nombre: | Rodamientos de rodillos cilíndricos de una hilera | Tipo de orificio: | Diámetro interior cilíndrico |
|---|---|---|---|
| Tipo de jaula: | Jaula de acero / Jaula de latón maquinado / Jaula moldeada de plástico hecha de PA66 | material de rodamiento: | 100Cr6, GCr15, AISI 52100 |
| Sistema de medida: | serie métrica | Número de filas rodantes del elemento: | 1 (diseño de una sola fila) |
| Precisión: | Precisión estándar | Otras características: | Rodamiento libre de una hilera, 0 nervaduras en el aro exterior, 2 nervaduras en el aro interior |
| Alta luz: | Rodamiento de rodillos de la precisión de N310E,Rodamiento de rodillos de la precisión de N320E,rodillo cilíndrico no que localiza |
||

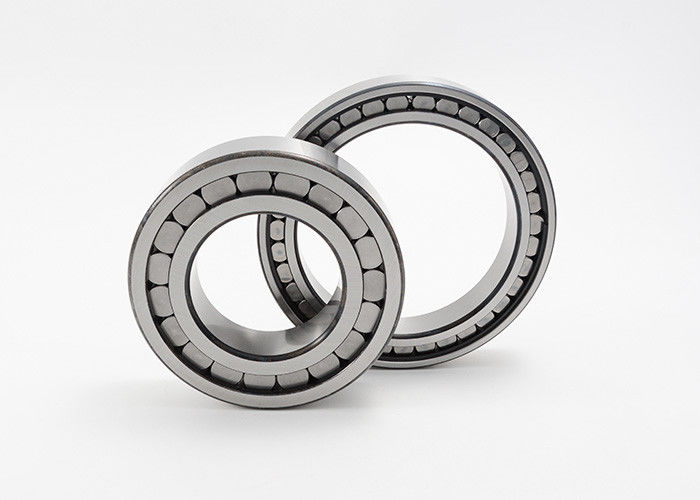

Fila cilíndrica del rodamiento de rodillos sola con el anillo externo desprendible N310E N320E
Rodamiento de rodillos cilíndrico, con la jaula, sola fila, no-localizando el transporte, costillas 0 en el anillo externo, costilla 2 en el anillo interno, tipo N3
Un rodamiento de rodillos cilíndrico de una sola fila consiste en un anillo interno y externo sólido con los rodillos cilíndricos en una jaula. Esta jaula previene el contacto entre los rodillos del cilindro, este tipo que lleva puede apoyar tan velocidades más altas que los rodamientos de rodillos del cilindro del lleno-complemento. También, los rodamientos de rodillos cilíndricos de una sola fila con las jaulas son muy rígidos y pueden tomar altas fuerzas radiales. Como los anillos internos y externos de estos transportes pueden ser desmontados fácilmente, son muy fáciles de instalar.
Los usos de los rodamientos de rodillos cilíndricos de una sola fila incluyen las cajas de cambios, la maquinaria agrícola, las bombas, los compresores, y los motores eléctricos.
Fila cilíndrica del rodamiento de rodillos sola con los detalles externos desprendibles de la serie del anillo N3:
| Llevar código | Dimensiones | Masa | Grados de la carga básica | Velocidad de limitación | |||||||
| d | D | B | rsmin | d1 | D1 | Fw, guerra electrónica | dinámica | estático | |||
| Cr | Corazón | ||||||||||
| milímetro | kilogramo | KN | RPM | ||||||||
| N303E | 17 | 47 | 14 | 1 | 27,7 | — | 40,2 | 0,124 | 25,5 | 21,2 | 16000 |
| N304E | 20 | 52 | 15 | 1,1 | 31,2 | — | 45,5 | 0,16 | 31,5 | 27 | 14000 |
| N305E | 25 | 62 | 17 | 1,1 | 38,1 | — | 54 | 0,242 | 41,5 | 37,5 | 12000 |
| N306E | 30 | 72 | 19 | 1,1 | 45 | — | 62,5 | 0,366 | 51 | 48 | 10000 |
| N307E | 35 | 80 | 21 | 1,5 | 51 | — | 70,2 | 0,486 | 64 | 63 | 9000 |
| N308E | 40 | 90 | 23 | 1,5 | 57,5 | — | 80 | 0,656 | 81,5 | 78 | 7500 |
| N309E | 45 | 100 | 25 | 1,5 | 64,4 | — | 88,5 | 0,891 | 98 | 100 | 6700 |
| N310E | 50 | 110 | 27 | 2 | 71,2 | — | 97 | 1,16 | 110 | 114 | 6300 |
| N311E | 55 | 120 | 29 | 2 | 77,5 | — | 106,5 | 1,48 | 134 | 140 | 5600 |
| N312E | 60 | 130 | 31 | 2,1 | 84,3 | — | 115 | 1,84 | 150 | 156 | 5000 |
| N313E | 65 | 140 | 33 | 2,1 | 90,5 | — | 124,5 | 2,28 | 180 | 190 | 4800 |
| N314E | 70 | 150 | 35 | 2,1 | 97,3 | — | 133 | 2,79 | 204 | 220 | 4500 |
| N315E | 75 | 160 | 37 | 2,1 | 104 | — | 143 | 3,34 | 240 | 265 | 4000 |
| N317E | 85 | 180 | 41 | 3 | 117 | — | 160 | 5,3 | 290 | 325 | 5600 |
| N318E | 90 | 190 | 43 | 3 | 124 | — | 169,5 | 6,19 | 315 | 345 | 5300 |
| N319E | 95 | 200 | 45 | 3 | 132 | — | 177,5 | 7,04 | 335 | 380 | 5300 |
| N320E | 100 | 215 | 47 | 3 | 139 | — | 191,5 | 8,75 | 380 | 425 | 5000 |
| N321E | 105 | 225 | 49 | 2,1 | 145 | — | 201 | 8,65 | 480 | 500 | 3800 |
| N322E | 110 | 240 | 50 | 3 | 155 | — | 211 | 11,7 | 440 | 510 | 4800 |
| N324E | 120 | 260 | 55 | 3 | 168 | — | 230 | 15,1 | 520 | 600 | 4500 |
| N326E | 130 | 280 | 58 | 4 | 181 | — | 247 | 18,4 | 610 | 720 | 4300 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14,6 | 500 | 670 | 4300 |
| N334E | 170 | 360 | 72 | 4 | 236 | — | 318 | 37,9 | 965 | 1220 | 3000 |
