Datos del producto:
|
| Nombre: | Rodamiento de rodillos cilíndrico doble del complemento completo de la fila | material de rodamiento: | Acero cromado 100Cr6 |
|---|---|---|---|
| Tipo de orificio: | Cilíndrico (diámetro interior recto) | Número de filas: | 2 (fila doble) |
| Jaula: | Sin | Capa: | Sin |
| Localización de la característica, anillo exterior de cojinete: | Surco del anillo de retención | Función de relubricación: | Con |
| Número de rebordes, anillo interno: | 2 | Número de pestañas, anillo exterior: | 1 |
| Sellando: | Entre en contacto con el sello en ambos lados | Juego interno radial: | NC o modificado para requisitos particulares |
| Alta luz: | Rodamiento de rodillos de la precisión de NNF 5024 ADA-2LSV,rodamientos de rodillos cilíndricos del complemento completo de la fila del doble del cromo,rodamientos de rodillos cilíndricos dobles de acero del complemento completo de la fila |
||

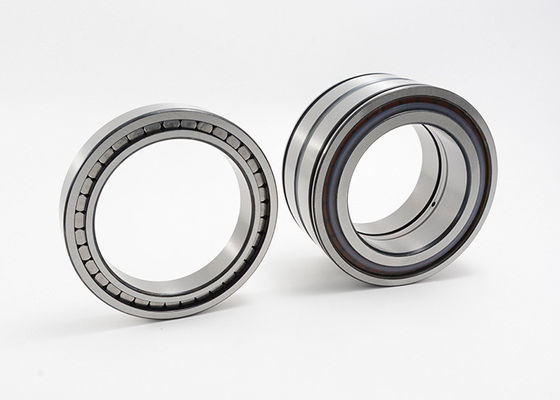

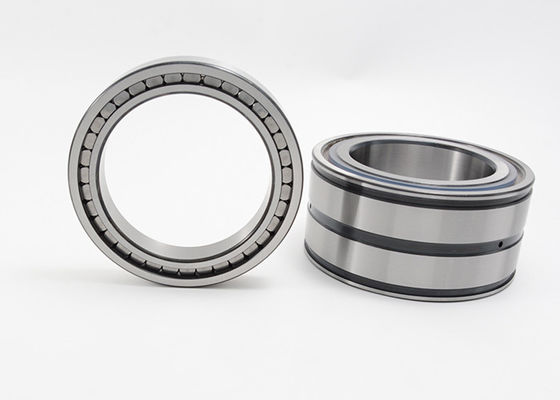

Rodamiento de rodillos cilíndrico doble del complemento completo de la fila NNF 5024 ADA-2LSV
Los rodamientos de rodillos cilíndricos dobles del complemento completo de la fila incorporan un número máximo de rodillos y son por lo tanto convenientes para las cargas radiales muy pesadas conjuntamente con velocidades moderadas. Tener tres rebordes en el anillo interno de dos piezas y un reborde central en el anillo externo, transportes del diseño de NNF puede localizar el eje axialmente en ambas direcciones. Dos surcos del anillo de retención en el anillo externo simplificar el montaje y ahorrar el espacio axialmente.
Características:
Usos:
Detalles cilíndricos dobles de la especificación del diseño del rodamiento de rodillos del complemento completo de la fila NNF:
| Llevar código | Dimensiones | Masa | Grado de la carga básica | Limitación | |||||||||
| velocidad | |||||||||||||
| d | D | B | C | rsmin | d1 | D1 | C1 | E | Cr | Corazón | |||
| milímetro | kilogramo | KN | RPM | ||||||||||
| NNF 5024 ADA-2LSV | 120 | 180 | 80 | 79 | 0,6 | 141 | 176 | 71,2 | 164 | 6,9 | 400 | 750 | 480 |
| NNC4924V | 120 | 165 | 45 | — | 1,1 | 139 | — | — | 153,55 | 2,95 | 242 | 480 | 1700 |
| NNF 5026 ADA-2LSV | 130 | 200 | 95 | 94 | 0,6 | 155 | 196 | 83,2 | 183,5 | 10,5 | 710 | 1220 | 450 |
| NNC4926V | 130 | 180 | 50 | — | 1,5 | 149 | — | — | 165,4 | 3,95 | 255 | 530 | 1600 |
| NNF 5028 ADA-2LSV | 140 | 210 | 95 | 94 | 0,6 | 167 | 206 | 83,2 | 195,5 | 11 | 600 | 1120 | 400 |
| NNC4928V | 140 | 190 | 50 | — | 1,5 | 160 | — | — | 175,9 | 4,2 | 265 | 570 | 1400 |
| NNF 5030 ADA-2LSV | 150 | 225 | 100 | 99 | 0,6 | 177 | 221 | 87,2 | 209 | 13,5 | 695 | 1290 | 380 |
| NNC4930V | 150 | 210 | 60 | — | 2 | 171 | — | — | 192,77 | 6,65 | 380 | 850 | 1300 |
| NNF 5032 ADA-2LSV | 160 | 240 | 109 | 108 | 0,6 | 191 | 236 | 95,2 | 222,55 | 16,5 | 720 | 1400 | 360 |
| NNC4932V | 160 | 220 | 60 | — | 2 | 184 | — | — | 206,16 | 7 | 446 | 915 | 1300 |
| NNF 5034 ADA-2LSV | 170 | 260 | 122 | 121 | 0,6 | 203 | 254 | 107,2 | 239 | 22,5 | 720 | 1400 | 360 |
| NNC4934V | 170 | 230 | 60 | — | 2 | 193 | — | — | 215,08 | 7,35 | 457 | 950 | 1200 |
| NNF 5036 ADA-2LSV | 180 | 280 | 136 | 135 | 0,6 | 220 | 274 | 118,2 | 259 | 30 | 1340 | 2500 | 300 |
| NNC4936V | 180 | 250 | 69 | — | 2 | 205 | — | — | 230,5 | 10,8 | 594 | 1220 | 1100 |
| NNF 5038 ADA-2LSV | 190 | 290 | 136 | 135 | 0,6 | 228 | 284 | 118,2 | 267,25 | 31,5 | 1370 | 2600 | 300 |
| NNC4938V | 190 | 260 | 69 | — | 2 | 215 | — | — | 240,7 | 11,2 | 605 | 1290 | 1100 |
| NNF 5040 ADA-2LSV | 200 | 310 | 150 | 149 | 0,6 | 245 | 304 | 128,2 | 284 | 42 | 1560 | 3050 | 280 |
| NNC4940V | 200 | 280 | 80 | — | 2,1 | 230 | — | — | 259,34 | 15,8 | 704 | 1500 | 1000 |
| NNF 5044 ADA-2LSV | 220 | 340 | 160 | 159 | 1 | 264 | 334 | 138,2 | 308,5 | 53,5 | 1610 | 3100 | 360 |
| NNC4944V | 220 | 300 | 80 | — | 2,1 | 248 | — | — | 276,52 | 17,2 | 737 | 1600 | 950 |
| NNF 5048 ADA-2LSV | 240 | 360 | 160 | 159 | 1 | 283 | 354 | 138,2 | 327,5 | 57,5 | 1680 | 3350 | 340 |
| NNC4948V | 240 | 320 | 80 | — | 2,1 | 270 | — | — | 299,46 | 18,5 | 781 | 1760 | 850 |
