Datos del producto:
|
| Nombre: | Rodamiento de rodillos cilíndrico del complemento completo | material de rodamiento: | Aleación endurecida que lleva 100Cr6 de acero, GCr15, AISI 52100 |
|---|---|---|---|
| Pulgadas - Métrico: | Métrico | Perfil de perforación: | Recto (diámetro interior cilíndrico) |
| Número de filas de rodillos: | Sola fila | Separable: | no |
| Criado o jaula: | Ninguna jaula, complemento completo | Sellando: | Ningún sello, se abre |
| Juego interno: | C0-Medio | Precisión: | Precisión estándar o modificado para requisitos particulares |
| Alta luz: | Rodamientos de rodillos cilíndricos del complemento completo de NJG2318VH,Rodamientos de rodillos cilíndricos del complemento completo de NCF3024V,solo transporte de la fila gcr15 |
||

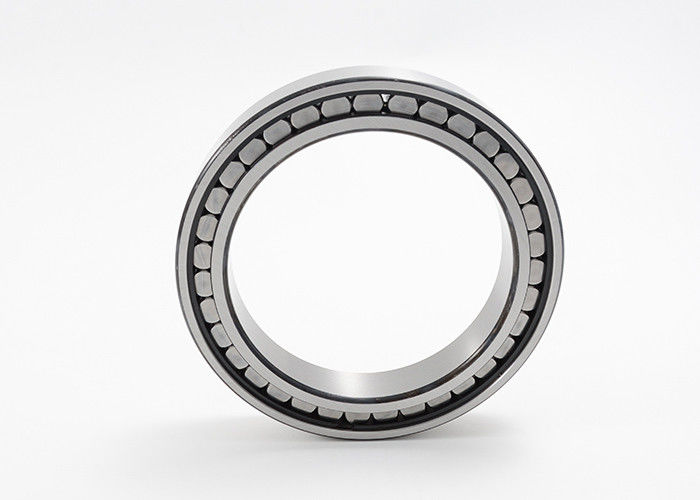

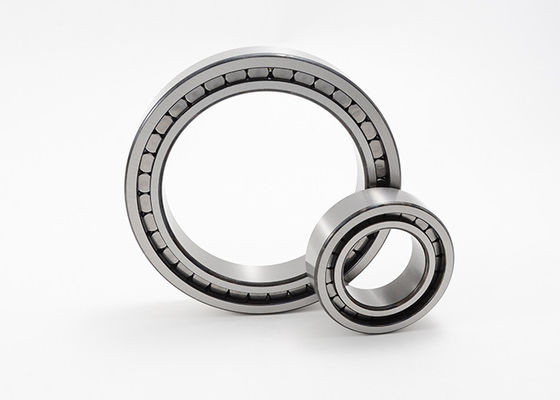

Fila cilíndrica NJG2318VH NCF3024V del rodamiento de rodillos del complemento completo sola
Rodamiento de rodillos cilíndrico del lleno-complemento de una sola fila con el diseño de NJG, diseño del NCF
El llevar de una sola fila del cilindro del lleno-complemento tiene un anillo externo e interno sólido y un número elevado de rodillos cilíndricos. Estos rodillos se dirigen entre las costillas de los anillos. Puesto que no hay jaula, el número máximo de rollos puede ser utilizado. Como consecuencia, estos transportes pueden apoyar cargas radiales muy altas. Sin embargo, la velocidad máxima es más baja que la velocidad de los rodamientos de rodillos cilíndricos con las jaulas.
Los rodamientos de rodillos cilíndricos del lleno-complemento de una sola fila pueden también apoyar fuerzas axiales en una dirección. Se utilizan como transportes de la ayuda. Los transportes de la ayuda permiten la dislocación axial del eje en relación con la vivienda en una dirección. El eje se establece axialmente en la otra dirección.
Solo diseño cilíndrico del rodamiento de rodillos del complemento completo de la fila NJG, especificaciones del diseño del NCF:
| Llevar código | Dimensiones | Masa | Grado de la carga básica | Limitación | |||||||
| velocidad | |||||||||||
| d | D | B | rsmin | d1 | D1 | Guerra electrónica, Fw | Cr | Corazón | |||
| milímetro | kilogramo | KN | RPM | ||||||||
| NJG2317VH | 85 | 180 | 60 | 3 | 118 | 149 | 107 | 7,4 | 480 | 600 | 1800 |
| NJG2318VH | 90 | 190 | 64 | 3 | 117,5 | 152 | 105,26 | 8,75 | 520 | 655 | 1800 |
| NJG2320VH | 100 | 215 | 73 | 3 | 136 | 176 | 122,82 | 13 | 655 | 830 | 1600 |
| NJG2322VH | 110 | 240 | 80 | 3 | 151 | 198 | 134,3 | 17,5 | 830 | 1060 | 1400 |
| NCF2924V | 120 | 165 | 27 | 1,5 | 136 | 149 | 154,3 | 1,73 | 172 | 290 | 2200 |
| NCF3024V | 120 | 180 | 46 | 2 | 139 | 160 | 167,6 | 3,8 | 290 | 430 | 1600 |
| NJG2324VH | 120 | 260 | 86 | 3 | 164,5 | 212,5 | 147,4 | 22,4 | 950 | 1220 | 1200 |
| NCF2926V | 130 | 180 | 30 | 1,5 | 147 | 161 | 167,1 | 2,36 | 204 | 360 | 1600 |
| NCF3026V | 130 | 200 | 52 | 1,5 | 149 | 175 | 183 | 5,8 | 413 | 620 | 1500 |
| NJG2326VH | 130 | 280 | 93 | 4 | 175 | 226 | 157,9 | 28,1 | 1100 | 1430 | 1000 |
| NCF2928V | 140 | 190 | 30 | 1,5 | 158 | 173 | 180 | 2,48 | 212 | 380 | 1500 |
| NCF3028V | 140 | 210 | 53 | 1,5 | 163 | 189 | 197 | 6,05 | 440 | 680 | 1300 |
| NJG2328VH | 140 | 300 | 102 | 4 | 187 | 241 | 168,45 | 35,5 | 1250 | 1630 | 1300 |
| NCF2930C | 150 | 210 | 36 | 2 | 169 | 189 | 196,4 | 3,92 | 290 | 500 | 1300 |
| NCF3030V | 150 | 225 | 56 | 2 | 170 | 198 | 206,8 | 7,35 | 455 | 710 | 1200 |
| NJG2330VH | 150 | 320 | 108 | 4 | 202 | 261 | 182,5 | 42,5 | 1500 | 2000 | 900 |
| NCF2932V | 160 | 220 | 36 | 2 | 180 | 200 | 205 | 4,3 | 300 | 540 | 1200 |
| NCF3032V | 160 | 240 | 60 | 1,1 | 185 | 215 | 224,8 | 9,1 | 520 | 800 | 1100 |
| NCF2934V | 170 | 230 | 36 | 2 | 191 | 210,5 | 215,5 | 4,3 | 310 | 570 | 1100 |
| NCF3034V | 170 | 260 | 67 | 1,1 | 198 | 232 | 242,9 | 12,5 | 670 | 1060 | 1000 |
| NJG2334VH | 170 | 360 | 120 | 4 | 225 | 294 | 203,55 | 59,5 | 1760 | 2400 | 800 |
| NCF2936V | 180 | 250 | 42 | 2 | 203 | 223 | 231,5 | 6,2 | 390 | 695 | 1000 |
| NCF3036V | 180 | 280 | 74 | 2,1 | 212 | 248 | 260,2 | 16,5 | 780 | 1250 | 900 |
| NCF2938V | 190 | 260 | 42 | 2 | 212 | 236 | 243,5 | 6,5 | 405 | 735 | 950 |
| NCF3038V | 190 | 290 | 75 | 2,1 | 222 | 258 | 269,8 | 17 | 800 | 1290 | 850 |
| NJG2338VH | 190 | 400 | 132 | 5 | 250 | 320 | 224,43 | 80,3 | 2080 | 2900 | 700 |
| NCF2940V | 200 | 280 | 48 | 2,1 | 226,5 | 253 | 2621,4 | 9,1 | 490 | 915 | 850 |
| NCF3040V | 200 | 310 | 82 | 2,1 | 237 | 275 | 287,8 | 21,5 | 915 | 1530 | 800 |
| NJG2340VH | 200 | 420 | 138 | 5 | 266 | 342 | 238,65 | 92 | 2320 | 3250 | 670 |
