Datos del producto:
|
| Nombre: | Rodamientos de agujas de empuje | Medida: | Métrico |
|---|---|---|---|
| material de rodamiento: | llevar el acero | elemento rodante: | rodillo de agujas |
| Descripción de Componente: | Solo conjunto de rodillos | Dirección simple o doble: | Doble Dirección |
| Cojinete de empuje: | Sí | Autoalineación: | no |
| Clase de precisión: | ABEC 1 | ISO P0 | Otras características: | Sola fila |

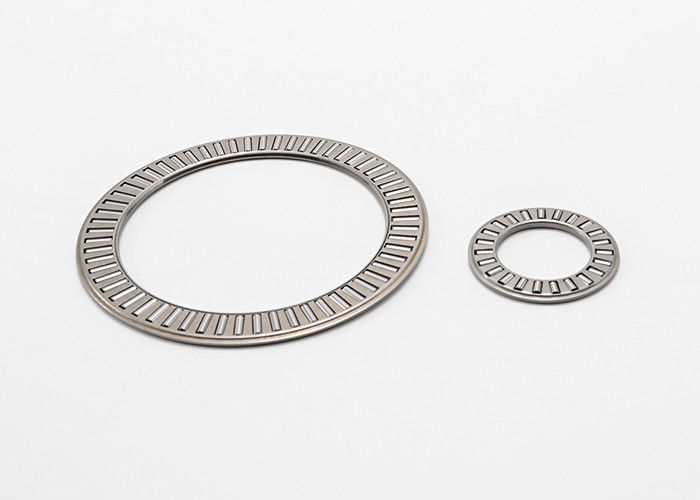

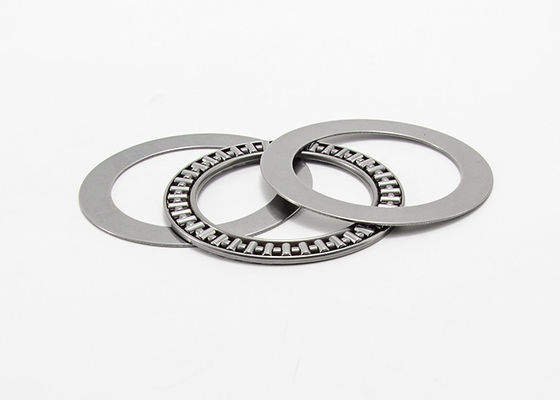

Empuje las asambleas axiales NTB 4060 del rodillo y de la jaula de la aguja de los rodamientos de rodillos de aguja
Los cojinetes de empuje consisten en una jaula exacto hecha y los rodillos. Tienen alta rigidez y altas capacidades de carga y pueden ser utilizados en pequeños espacios.
Uso:
Los rodamientos de rodillos de aguja son ampliamente utilizados en los coches, los compresores, la construcción, la industria eléctrica del motor, alimentaria, los aparatos electrodomésticos etc. Como elemento rodante, da vuelta al mundo.
Especificaciones:
| Descripción de producto básica | Cojinete de empuje del rodillo de la aguja |
| Medida (pulgada - métrica) | Métrico |
| Llevar el material | Llevar el acero |
| Material de la jaula | Acero |
| Elemento rodante | Rodillo de la aguja |
| Dirección simple o doble | Dirección doble |
| Clase de la precisión | ABEC 1 | ISO P0 |
| Lubricación | Aceite |
Empaquetado y envío:
| Paquete | Tubo plástico para los transportes, y el paquete del cartón afuera |
| Envío | El envío expreso, del aire, y el envío del mar están disponibles |
| Servicio | El OEM mantiene, y puede imprimir su logotipo del onw después de la autorización |
Empuje las especificaciones axiales de las asambleas del rodillo y de la jaula de la aguja de los rodamientos de rodillos de aguja:
|
Eje Diámetro |
Código axial de las asambleas del rodillo y de la jaula de la aguja | ||||||
| Asambleas axiales del rodillo y de la jaula de la aguja |
Masa g |
Empuje la hoja |
Masa g |
Anillo del eje | Anillo de Seat |
Masa g |
|
| milímetro | |||||||
| 10 | NTB1024 | 3,3 | COMO 1024 | 2,9 | WS1024 | GS1024 | 8 |
| 12 | NTB1226 | 3,8 | COMO 1226 | 3,2 | WS1226 | GS1226 | 8,9 |
| 15 | NTB1528 | 4,1 | COMO 1528 | 3,4 | WS1528 | GS1528 | 9,3 |
| 16 | NTB1629 | 4,3 | COMO 1629 | 3,6 | WS1629 | GS1629 | 9,8 |
| 17 | NTB1730 | 4,5 | COMO 1730 | 3,7 | WS1730 | GS1730 | 10,2 |
| 18 | NTB1831 | 4,7 | COMO 1831 | 3,9 | WS1831 | GS1831 | 10,7 |
| 20 | NTB2035 | 6,1 | COMO 2035 | 5 | WS2035 | GS2035 | 13,8 |
| 25 | NTB2542 | 8,2 | COMO 2542 | 6,9 | WS2542 | GS2542 | 21 |
| 30 | NTB3047 | 9,4 | COMO 3047 | 7,9 | WS3047 | GS3047 | 24 |
| 35 | NTB3552 | 10,6 | COMO 3552 | 8,9 | WS3552 | GS3552 | 31,5 |
| 40 | NTB4060 | 22 | COMO 40603 | 12,1 | WS4060 | GS4060 | 42,5 |
| 45 | NTB4565 | 24,5 | COMO 4565 | 13,3 | WS4565 | GS4565 | 53,5 |
| 50 | NTB5070 | 26,5 | COMO 5070 | 14,5 | WS5070 | GS5070 | 58,5 |
| 55 | NTB5578 | 33,5 | COMO 5578 | 18,5 | WS5578 | GS5578 | 93 |
| 60 | NTB6085 | 38,5 | COMO 6085 | 22 | WS6085 | GS6085 | 105 |
| 65 | NTB6590 | 41,5 | COMO 6590 | 23,5 | WS6590 | GS6590 | 124 |
| 70 | NTB7095 | 61 | COMO 7090 | 25 | WS7095 | GS7095 | 132 |
| 75 | NTB75100 | 65 | COMO 75100 | 26,5 | WS75100 | GS75100 | 153 |
| 80 | NTB80105 | 68,5 | COMO 80105 | 28 | WS80105 | GS80105 | 162 |
| 85 | NTB85110 | 72 | COMO 85110 | 29,5 | WS85110 | GS85110 | 170 |
| 90 | NTB90120 | 92 | COMO 90120 | 38 | WS90120 | GS90120 | 250 |
| 100 | NTB100135 | 119 | COMO 100135 | 50 | WS110135 | GS100135 | 350 |
| 110 | NTB110145 | 129 | COMO 110145 | WS110145 | GS110145 | 380 | |
| 120 | NTB120155 | 139 | COMO 120155 | WS120155 | GS120155 | 410 | |
| 130 | NTB130170 | 225 | COMO 130170 | WS130170 | GS130170 | 660 | |
CONTINUADO DESDE ARRIBA
| Asambleas axiales del rodillo y de la jaula de la aguja | Dimensión | Grado cargado básico | Velocidad de limitación | ||||||||
| d | D | Dw | s | h | Rs | C1 | Ce | C | Co | r/min | |
| kgf | kgf | ||||||||||
| NTB1024 | 10 | 24 | 2 | 1 | 2,75 | 0,3 | 14 | 22 | 800 | 2440 | 15000 |
| NTB1226 | 12 | 26 | 2 | 1 | 2,75 | 0,3 | 16 | 24 | 850 | 2750 | 13000 |
| NTB1528 | 15 | 28 | 2 | 1 | 2,75 | 0,3 | 18 | 26 | 900 | 3050 | 12000 |
| NTB1629 | 16 | 29 | 2 | 1 | 2,75 | 0,3 | 19 | 27 | 920 | 3200 | 11000 |
| NTB1730 | 17 | 30 | 2 | 1 | 2,75 | 0,3 | 20 | 28 | 950 | 3360 | 11000 |
| NTB1831 | 18 | 31 | 2 | 1 | 2,75 | 0,3 | 21 | 29 | 970 | 3510 | 10000 |
| NTB2035 | 20 | 35 | 2 | 1 | 2,75 | 0,3 | 23 | 33 | 1200 | 4740 | 9000 |
| NTB2542 | 25 | 42 | 2 | 1 | 3 | 0,6 | 29 | 40 | 1470 | 6600 | 7500 |
| NTB3047 | 30 | 47 | 2 | 1 | 3 | 0,6 | 34 | 45 | 1570 | 7470 | 6500 |
| NTB3552 | 35 | 52 | 2 | 1 | 3,5 | 0,6 | 39 | 50 | 1670 | 8350 | 5500 |
| NTB4060 | 40 | 60 | 3 | 1 | 3,5 | 0,6 | 45 | 57 | 2470 | 11000 | 5000 |
| NTB4565 | 45 | 65 | 3 | 1 | 4 | 0,6 | 50 | 62 | 2640 | 12400 | 4500 |
| NTB5070 | 50 | 70 | 3 | 1 | 4 | 0,6 | 55 | 67 | 2810 | 13700 | 4000 |
| NTB5578 | 55 | 78 | 3 | 1 | 5 | 0,6 | 61 | 75 | 3300 | 17500 | 4000 |
| NTB6085 | 60 | 85 | 3 | 1 | 4,75 | 1 | 66 | 82 | 3900 | 22300 | 3500 |
| NTB6590 | 65 | 90 | 3 | 1 | 5,25 | 1 | 71 | 87 | 4090 | 24100 | 3000 |
| NTB7095 | 70 | 95 | 4 | 1 | 5,25 | 1 | 75 | 91 | 4830 | 24900 | 3000 |
| NTB75100 | 75 | 100 | 4 | 1 | 5,75 | 1 | 80 | 96 | 4930 | 26100 | 3000 |
| NTB80105 | 80 | 105 | 4 | 1 | 5,75 | 1 | 85 | 101 | 5050 | 27200 | 2500 |
| NTB85110 | 85 | 110 | 4 | 1 | 5,75 | 1 | 90 | 106 | 5130 | 28400 | 2500 |
| NTB90120 | 90 | 120 | 4 | 1 | 6,5 | 1 | 96 | 116 | 6570 | 40100 | 2500 |
| NTB100135 | 100 | 135 | 4 | 1 | 7 | 1 | 107 | 131 | 8190 | 55200 | 2000 |
| NTB110145 | 110 | 145 | 4 | 7 | 1 | 117 | 141 | 8480 | 59000 | 2000 | |
| NTB120155 | 120 | 155 | 4 | 7 | 1 | 127 | 151 | 8960 | 64700 | 1800 | |
| NTB130170 | 130 | 170 | 5 | 9 | 1 | 137 | 165 | 12300 | 85500 | 1700 | |
| Aceite |
