Datos del producto:
|
| Nombre: | Rodamiento de bolas de empuje axial/rodillos de aguja combinados | Llevar el tipo: | Rodillo de aguja/Bola de empuje |
|---|---|---|---|
| Capacidad de carga axial: | Unidireccional | pieza de rodamiento: | Pieza radial sin aro interior |
| Capa: | Sin | Lubricante (parte de empuje): | Ninguno |
| material de rodamiento: | llevar el acero | parte radial: | con jaula |
| Tipo de rodamiento: | Rodamiento de agujas/rodamiento de bolas de empuje | Elemento rodante (pieza de empuje): | Pelotas |
| pieza de empuje: | con jaula | Rango de temperatura de funcionamiento: | -20 a +120 °C |

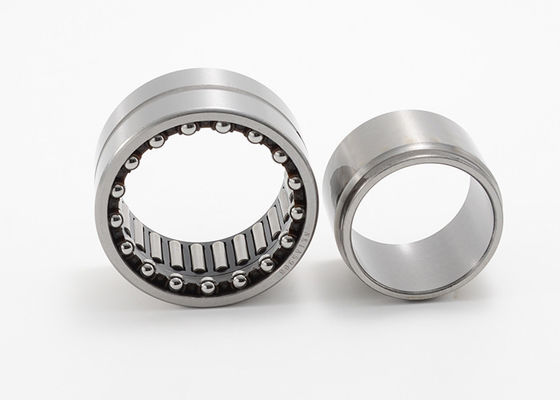

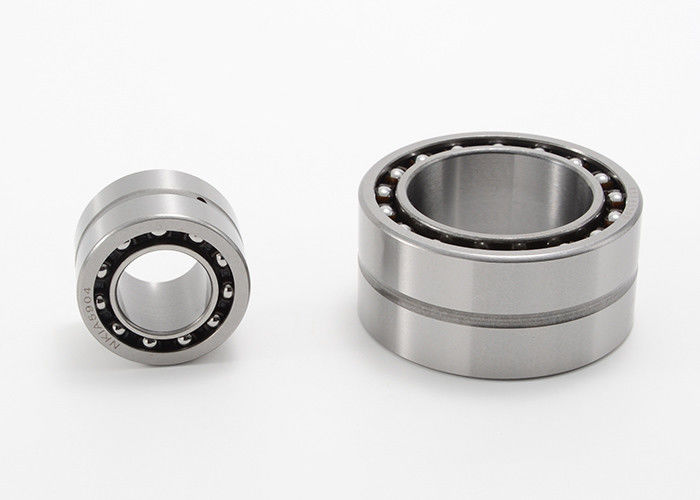

Rodillo combinado y rodamiento de bolitas empujado axial NKX 30 NAXK 30 de la aguja
Estos transportes consisten en un rodamiento de rodillos radial de aguja combinado con un rodamiento de bolitas empujado. Juntas pueden acomodar cargas radiales y cargas axiales en una dirección. Además, pueden actuar en relativamente las velocidades. Su altura seccionada transversalmente baja hace los transportes particularmente convenientes para los usos donde otros tipos de localizar arreglos que llevan para ocupar demasiado espacio.
Rodillo combinado de la aguja/especificaciones empujadas del rodamiento de bolitas:
|
Llevar el número de parte |
Estruendo 5429 Número de parte |
Eje Fw pulgada |
Eje Fw milímetro |
OD D pulgada |
OD D milímetro |
Anchura C pulgada |
Anchura C milímetro |
WGT. libras |
WGT. g |
D1 máximo pulgada |
D1 máximo milímetro |
C1 pulgada |
C1 milímetro |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
0,394 0,472 0,591 0,669 0,787 |
10 12 15 17 20 |
0,748 0,827 0,945 1,024 1,181 |
19 21 24 26 30 |
0,906 0,906 0,906 0,984 1,181 |
23 23 23 25 30 |
0,075 0,084 0,097 0,117 0,183 |
34 38 44 53 83 |
0,949 1,028 1,106 1,185 1,382 |
24,1 26,1 28,1 30,1 35,1 |
0,354 0,354 0,354 0,354 0,394 |
9 9 9 9 10 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
0,984 1,181 1,378 1,575 1,772 |
25 30 35 40 45 |
1,457 1,654 1,850 2,047 2,284 |
37 42 47 52 58 |
1,181 1,181 1,181 1,260 1,260 |
30 30 30 32 32 |
0,276 0,311 0,359 0,441 0,556 |
125 141 163 200 252 |
1,658 1,854 2,051 2,366 2,567 |
42,1 47,1 52,1 60,1 65,2 |
0,433 0,433 0,472 0,512 0,551 |
11 11 12 13 14 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
1,969 2,362 2,756 |
50 60 70 |
2,441 2,835 3,347 |
62 72 85 |
1,378 1,575 1,575 |
35 40 40 |
0,617 0,794 1,103 |
280 360 500 |
2,764 3,354 3,748 |
70,2 85,2 95,2 |
0,551 0,669 0,709 |
14 17 18 |
CONTINUADO DESDE ARRIBA
| Número de parte | Estruendo 5429 Número de parte |
Dyn. Casquillo. Parte radial lbf |
Dyn. Casquillo. Parte radial N |
Stat. Casquillo. Parte radial lbf |
Stat. Casquillo. Parte radial N |
Dyn. Casquillo. Axial lbf |
Dyn. Casquillo. Axial N |
Stat. Casquillo. Axial lbf |
Stat. Casquillo. Axial N |
Límite de velocidad Aceite RPM |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
1.390 2.020 2.410 2.700 3.700 |
6200 9000 10700 11900 16400 |
1.750 2.470 2.850 3.350 5.400 |
7800 11000 12700 15000 23800 |
2.250 2.320 2.360 2.430 3.200 |
10000 10300 10500 10800 14300 |
3.150 3.450 3.800 4.100 5.600 |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
4.250 5.100 5.500 5.800 6.200 |
18800 22600 24300 26000 27500 |
6.900 8.100 9.300 10.600 11.900 |
30500 36000 41500 47000 53000 |
4.400 4.600 4.750 6.100 6.300 |
19600 20400 21200 27000 28000 |
8.400 9.400 10.600 14.200 15.500 |
37500 42000 47000 63000 69000 |
6000 5000 4600 4000 3600 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
8.500 9.400 10.000 |
38000 42000 44500 |
16.600 20.200 20.700 |
74000 90000 92000 |
6.500 9.300 9.700 |
29000 41500 43000 |
16.900 25.500 28.500 |
75000 113000 127000 |
3300 2800 2400 |
