Datos del producto:
|
| Nombre: | Cojinete de agujas de copa estirada Extremo abierto | material de rodamiento: | llevar el acero |
|---|---|---|---|
| Diseño básico: | extremos abiertos | Soluciones de sellado: | sin sello |
| Tamaño: | Serie de pulgadas | Elementos rodantes: | Juego de rodillos de aguja de complemento completo |
| Jaula: | sin jaula | Rango de tamaño: | Fw Tamaño de 10 mm a 50 mm |
| Temperatura de funcionamiento: | -30 °C a 120 °C | Estándar: | DIN 618-1/ISO 3245 |
| Alta luz: | transportes de aguja exhaustos de la taza del extremo abierto,transportes de aguja exhaustos de la taza del complemento completo,transporte de aguja de la taza HN2520 |
||

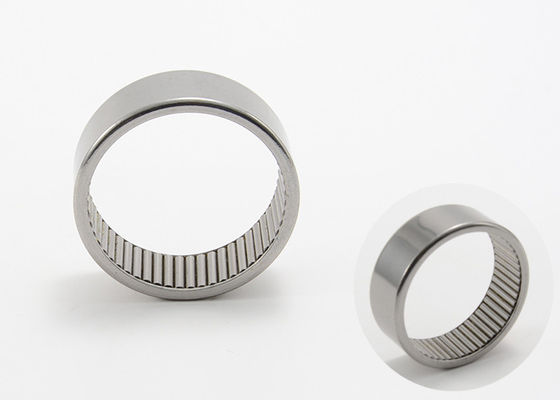

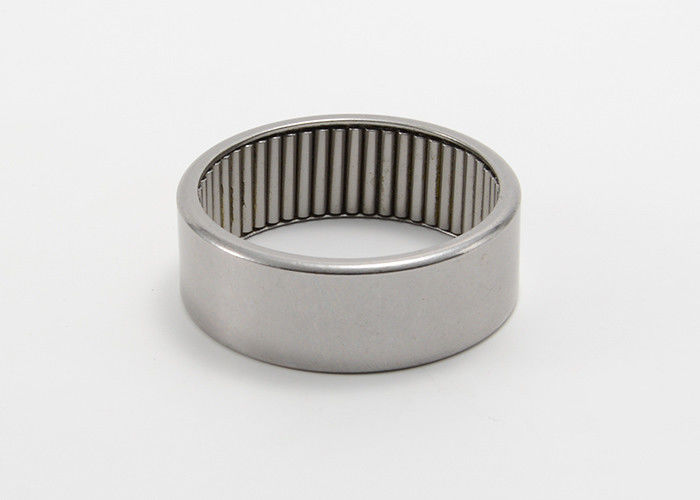

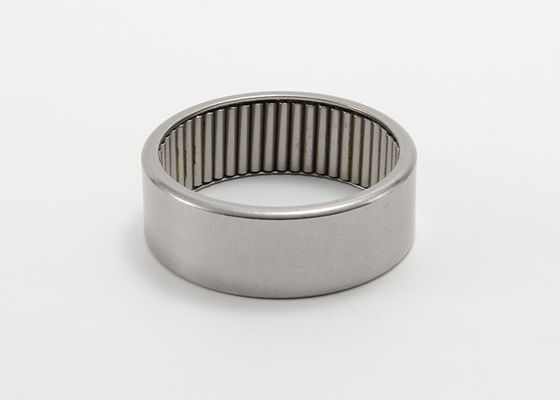

El rodillo dibujado de la aguja del complemento completo del extremo abierto del rodamiento de rodillos de aguja de la taza fijó HN2520
Los rodamientos de rodillos dibujados de aguja de la taza con los extremos abiertos y con a capital fijo son rodamientos de rodillos de aguja con una altura radial muy pequeña de la sección. Comprenden los anillos de la taza de paredes delgadas, exhausta y el rodillo de la aguja y los montajes externos de la jaula que juntos forman una unidad completa. Los anillos externos se adaptan a la exactitud dimensional y geométrica del diámetro interior de vivienda.
Transportes del diseño básico:
· esté disponible se abren (sin sellos) o sellado en un o ambo lados (las soluciones de aislamiento)
· son abiertos disponibles o sellado (las soluciones de aislamiento)
· sea conveniente para llevar los arreglos donde se sitúan en el extremo de un eje
· acomode las pequeñas fuerzas axiales de la dirección, debido al diseño perfilado de su a capital fijo
· sea conveniente para las cargas radiales muy pesadas a las velocidades moderadas
· esté disponible con los extremos abiertos y sin sellos solamente
Los rodamientos de rodillos exhaustos de aguja de la taza del complemento completo se suministran una grasa especial para asegurar los rodillos durante transporte. Sin embargo, recomendamos el relubricar después de montar.
El rodillo dibujado de la aguja del complemento completo del extremo abierto del rodamiento de rodillos de aguja de la taza fijó el tipo especificación del HN:
| Llevar la designación | Masa | Dimensiones del límite | r (mínimo) | Grado de la carga básica | Carga de límite de cansancio | Velocidad de limitación | |||
| Fw | D | C | Cr | Corazón | Cur | Aceite | |||
| g | milímetro | milímetro | N | RPM | |||||
| HN1010 | 4,6 | 10 | 14 | 10 | 0,4 | 7200 | 11100 | 1540 | 10000 |
| HN1210 | 5,3 | 12 | 16 | 10 | 0,4 | 8000 | 13400 | 11850 | 8600 |
| HN1212 | 10,5 | 12 | 18 | 12 | 0,8 | 10200 | 15200 | 1950 | 8000 |
| HN1412 | 12 | 14 | 20 | 12 | 0,8 | 11000 | 17500 | 2260 | 7100 |
| HN1516 | 14 | 15 | 21 | 16 | 0,8 | 15400 | 27500 | 3600 | 6700 |
| HN1612 | 13 | 16 | 22 | 12 | 0,8 | 12000 | 20300 | 2600 | 6300 |
| HN1816 | 20 | 18 | 24 | 16 | 0,8 | 17000 | 32500 | 4250 | 5700 |
| HN2016 | 22 | 20 | 26 | 16 | 0,8 | 18100 | 36500 | 4750 | 5200 |
| HN2020 | 29,5 | 20 | 26 | 20 | 0,8 | 22400 | 48000 | 6600 | 5200 |
| HN2520 | 39,6 | 25 | 32 | 20 | 0,8 | 28000 | 59000 | 7900 | 4200 |
| HN2820 | 44 | 28 | 35 | 20 | 0,8 | 30000 | 67000 | 9000 | 3800 |
| HN3520 | 54 | 35 | 42 | 20 | 0,8 | 33500 | 83000 | 11100 | 3100 |
| HN4020 | 60,5 | 40 | 47 | 20 | 0,8 | 36000 | 95000 | 12700 | 2750 |
| HN4520 | 66 | 45 | 52 | 20 | 0,8 | 38500 | 108000 | 14500 | 2470 |
| HN4525 | 85 | 45 | 52 | 25 | 0,8 | 47000 | 139000 | 19500 | 2470 |
| HN5020 | 85,3 | 50 | 58 | 20 | 0,8 | 44500 | 119000 | 16200 | 2220 |
| HN5025 | 107 | 50 | 58 | 25 | 0,8 | 54000 | 152000 | 21700 | 2220 |
