Datos del producto:
|
Nombre: | Rodamiento de agujas de copa estirada | material de la jaula: | Acero ST14 |
---|---|---|---|
Diseño básico: | extremos abiertos | Anticipo: | Sí, rodamiento con jaula de acero |
Sistema de medida: | Pulgada | Serie: | Tipo J |
Tipo de orificio de lubricación: | sin agujero | Componentes: | Anillo exterior, rodillos de agujas y conjunto de jaula |
Estándares cumplidos: | ANSI/ABMA 18.2, ASTM F2162 | Modificado para requisitos particulares: | Estándar o personalizado están disponibles |
Alta luz: | Transporte de aguja enjaulado de J 65,la taza dibujada enjauló el transporte de aguja,transportes de aguja de la precisión del final abierto |

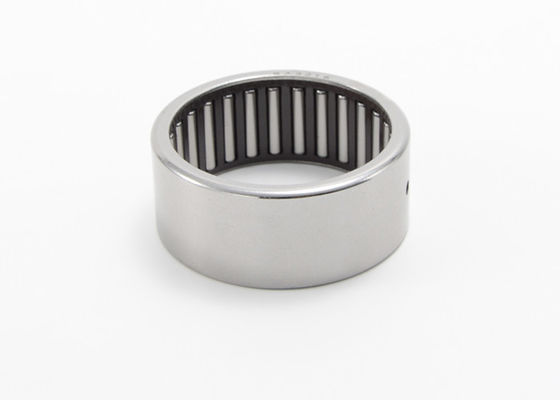

Serie de acero exhausta J-65 de la pulgada de la jaula de los extremos abiertos del rodamiento de rodillos de aguja de la taza
Los rodamientos de rodillos dibujados de aguja de la taza tienen un anillo externo profundamente dibujado, de paredes delgadas. Los rodamientos de rodillos dibujados de aguja de la taza se utilizan típicamente en los usos donde el diámetro interior de vivienda no se puede utilizar como alcantarilla para un rodillo de la aguja y un montaje de la jaula, pero donde se requiere un arreglo que lleva muy compacto y económico. Estos transportes se montan con un ajuste de interferencia apretado en la vivienda. Eso permite un simple y el diseño económico del diámetro interior de vivienda, como hombros o anillos de retención no se requiere para situar el transporte axialmente.
Hay dos tipos de transportes disponibles en esta serie; el tipo enjaulado y el tipo del complemento completo. El tipo apropiado se puede seleccionar según las condiciones de funcionamiento. El tipo enjaulado tiene una estructura en la cual los rodillos de la aguja sean dirigidos exactamente por la jaula y los anillos del empuje. Es útil para los usos en la rotación de alta velocidad. El tipo rodamiento del complemento completo de rodillos de aguja, por otra parte, es conveniente para los usos de la pesado-carga en la rotación de poca velocidad.
Descripción:
Usos:
su tipo de transporte se utiliza en una amplia gama de maquinaria tal como automóviles, motocicletas, mobiliario eléctrico de las máquinas, de las máquinas-herramientas, del espacio aéreo y de oficinas.
Rodamiento de rodillos exhausto de aguja de la taza, extremos abiertos, jaula de acero, serie de la pulgada, J, tipo especificaciones de JH:
Eje Diámetro |
Llevar la designación |
Masa Aproximadamente |
Dimensiones del límite | Grado de la carga básica | Velocidad de limitación | |||
Código actual | Fw | D | C | Dinámico | Parásitos atmosféricos | Aceite | ||
milímetro | g | milímetro | N | RPM | ||||
4,76 | J-35 | 4,76 | 8,73 | 9,525 | 257 | 352 | 75000 | |
6,35 | J-45 | 6,35 | 11,11 | 7,92 | 290 | 331 | 57000 | |
J-47 | 6,35 | 11,11 | 11,13 | 473 | 617 | 57000 | ||
7,94 | J-55 | 7,94 | 12,7 | 7,92 | 315 | 383 | 44000 | |
J-57 | 7,94 | 12,7 | 11,13 | 560 | 805 | 44000 | ||
JH-57 | 7,94 | 14,29 | 11,13 | 696 | 849 | 47000 | ||
9,525 | J-65 | 9,525 | 14,29 | 7,92 | 358 | 474 | 36000 | |
J-66 | 9,525 | 14,29 | 9,52 | 500 | 728 | 36000 | ||
J-68 | 9,525 | 14,29 | 12,7 | 755 | 1240 | 36000 | ||
JH-68 | 9,525 | 15,88 | 12,7 | 987 | 1370 | 38000 | ||
11,11 | J-78 | 11,11 | 15,88 | 12,7 | 882 | 1580 | 30000 | |
JH-78 | 11,11 | 17,46 | 12,7 | 1060 | 1510 | 30000 | ||
12,548 | J-88K | 12,548 | 17,463 | 12,7 | 914 | 1710 | 26000 | |
14,288 | J-910 | 14,288 | 19,05 | 15,88 | 1190 | 2490 | 23000 | |
J-108 | 15,88 | 20,64 | 12,7 | 970 | 1970 | 21000 | ||
15,88 | JH-1010 | 15,88 | 22,225 | 15,88 | 1280 | 2930 | 21000 | |
17,462 | JH-1112 | 17,462 | 23,812 | 19,05 | 1830 | 4610 | 19000 | |
19,05 | J-1212 | 19,05 | 25,4 | 19,05 | 2320 | 4880 | 18000 | |
22,225 | J-148 | 22,225 | 28,58 | 12,7 | 1640 | 3270 | 15000 | |
JH-1412 | 22,225 | 30,16 | 19,05 | 2710 | 5450 | 15000 | ||
JH-14160H | 22,225 | 30,162 | 25,4 | 2710 | 5450 | 15000 | ||
25,4 | JH-1616 | 25,4 | 33,34 | 25,4 | 4090 | 9570 | 13000 | |
28,58 | JH-1818 | 28,58 | 38,1 | 28,58 | 5440 | 12500 | 12000 | |
35,61 | JH-1470 | 35,61 | 57,2 | 17,8 | 5680 | 13500 | 10000 | |
41,275 | J-2616 | 41,275 | 50,8 | 25,4 | 5890 | 15600 | 7900 | |
50,8 | J-3216 | 50,8 | 60,32 | 25,4 | 6350 | 18400 | 6300 |
