Datos del producto:
|
| Nombre: | Rodamiento de agujas de copa estirada | material de rodamiento: | placa de acero especial ST12 o St14 |
|---|---|---|---|
| Tipo de copa dibujada: | extremos abiertos | Soluciones de sellado: | Ábrase |
| Lubricante: | Sin | Orificio de lubricación: | Sin |
| Elementos rodantes: | Rodillo de agujas con jaula de acero | Sistema de medida: | Pulgada |
| Temperatura de funcionamiento: | -30 °C a 120 °C | Modificado para requisitos particulares: | Estándar o personalizado están disponibles |
| Alta luz: | transporte de aguja del extremo abierto sce108,transporte de aguja exhausto de la taza sce108,transporte de aguja radial enjaulado acero |
||

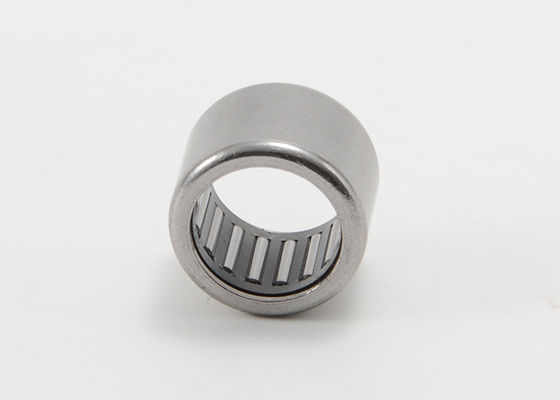

Serie de acero exhausta SCE108 de la pulgada del final abierto de la jaula del rodamiento de rodillos de aguja de la taza
Los rodamientos de rodillos dibujados de aguja de la taza tienen un anillo externo profundamente dibujado, de paredes delgadas. Los rodamientos de rodillos dibujados de aguja de la taza se utilizan típicamente en los usos donde el diámetro interior de vivienda no se puede utilizar como alcantarilla para un rodillo de la aguja y un montaje de la jaula, pero donde se requiere un arreglo que lleva muy compacto y económico. Estos transportes se montan con un ajuste de interferencia apretado en la vivienda. Eso permite un simple y el diseño económico del diámetro interior de vivienda, como hombros o anillos de retención no se requiere para situar el transporte axialmente.
MOUETTE suministra una amplia variedad de rodamientos de rodillos exhaustos de aguja de la taza. Esto incluye:
Además del diseño con una jaula, los rodamientos de rodillos exhaustos de aguja de la taza con los extremos abiertos están también disponibles con un sistema del rodillo de la aguja del complemento completo. Estas series hacen que el número máximo de rodillos de la aguja y por lo tanto ofrezca capacidad de carga extremadamente alta de la carga dentro de un sobre muy pequeño del diseño. Su uso en las velocidades se restringe.
MOUETTE ofrece más tablas del intercambio, tales como transportes de aguja del skf, los transportes de aguja del ina, transportes de aguja del ntn, transportes de aguja del iko, transportes de aguja del torrington, transportes de aguja del koyo, timken los transportes de aguja, los transportes de aguja del rbc, y los transportes de aguja del mcgill.
Tipo de acero exhausto detalles del SCE de la serie de la pulgada del final abierto de la jaula del rodamiento de rodillos de aguja de la taza:
| Diámetro del eje | Llevar la designación |
Masa Aproximadamente |
Dimensiones del límite | Grado de la carga básica | Velocidad de limitación | ||||
| Código que lleva actual | Código que lleva original | Fw | D | C | Dinámico | Parásitos atmosféricos | Aceite | ||
| milímetro | kilogramo | milímetro | N | RPM | |||||
| 3,175 | SCE55 | 0,004 | 3,175 | 12,7 | 8,334 | ||||
| 3,97 | SCE 21/24TN | 3,97 | 7,15 | 6,35 | |||||
| 4,762 | SCE 34TN | 4,762 | 8,731 | 6,35 | |||||
|
6,35
|
SCE 47 | 0,004 | 6,35 | 11,112 | 11,13 | ||||
| SCE 49 | 6,35 | 11,112 | 14,287 | ||||||
| SCE 49PP | 6,35 | 11,112 | 14,29 | ||||||
| 7,938 | SCE 55 | BCE55 | 0,0032 | 7,938 | 12,7 | 7,938 | 2892 | 2625 | 29000 |
| SCE 56P | 0,006 | 7,938 | 12,7 | 9,52 | |||||
| SCE 57 | 0,006 | 7,938 | 12,7 | 11,11 | |||||
| SCE 59 | 0,003 | 7,938 | 12,7 | 14,29 | |||||
| 9,525 | SCE 65 | BCE65 | 0,004 | 9,525 | 14,288 | 7,94 | 2892 | 2417 | 25000 |
| SCE 66 | 0,006 | 9,525 | 14,288 | 9,52 | 3900 | 3950 | 29500 | ||
| SCE 68 | 0,0065 | 9,525 | 14,288 | 12,7 | |||||
| SCE 68K | 9,525 | 14,288 | 9,271 | ||||||
| SCE 69P | 0,007 | 9,525 | 14,288 | 14,29 | |||||
| SCE 69 | 0,004 | 9,525 | 14,288 | 14,29 | |||||
| SCE 610PP | 9,525 | 14,288 | 15,88 | 3900 | 3950 | 29500 | |||
| 11,112 | SCE 78 | 0,005 | 11,112 | 15,875 | 12,7 | 6400 | 7800 | 25000 | |
|
12,7
|
SCE 85 | 0,0047 | 12,7 | 17,462 | 7,94 | ||||
| SCE 86 | 0,006 | 12,7 | 17,462 | 9,52 | |||||
| SCE 86A | 0,007 | 12,7 | 17,462 | 9,52 | |||||
| SCE 87 | 0,006 | 12,7 | 17,462 | 11,11 | 7340 | 7800 | 22000 | ||
| SCE 88 | 0,009 | 12,7 | 17,462 | 12,7 | 6897 | 9033 | 19000 | ||
| SCE 810ZOH | 0,009 | 12,7 | 17,462 | 15,88 | 8811 | 12237 | 19000 | ||
| SCE 810PP | 0,009 | 12,7 | 17,462 | 15,88 | 8811 | 12237 | 19000 | ||
| 14,288 | SCE 96 | 0,005 | 14,288 | 19,05 | 9,52 | 5162 | 6408 | 18000 | |
| SCE 98 | 0,008 | 14,288 | 19,05 | 12,7 | 7698 | 10769 | 18000 | ||
| SCE 910 | 0,01 | 14,288 | 19,05 | 15,88 | 9434 | 14017 | 18000 | ||
| SCE 912 | 0,013 | 14,288 | 19,05 | 19,05 | 10724 | 16465 | 18000 | ||
| 15,875 | SCE 105 | 0,0075 | 15,875 | 20,638 | 7,94 | 4300 | 5200 | 17600 | |
| SCE 107-1/2 | 0,009 | 15,875 | 20,638 | 11,91 | 7100 | 10300 | 17600 | ||
| SCE108 | BCE108 | 0,01 | 15,875 | 20,638 | 12,7 | 8743 | 12015 | 16000 | |
| SCE109P | 15,875 | 20,638 | 14,29 | 8743 | 12015 | 16000 | |||
| SCE1010 | 0,011 | 15,875 | 20,638 | 15,88 | 10368 | 16242 | 16000 | ||
| SCE1010PP | 0,013 | 18,875 | 20,638 | 15,88 | 10368 | 16242 | 16000 | ||
| SCE1012 | 0,014 | 15,875 | 20,638 | 19,05 | 12015 | 19802 | 16000 | ||
| SCE1012PP | 0,014 | 15,875 | 20,638 | 19,05 | 12015 | 19802 | 16000 | ||
| 17,462 | SCE118 | 0,014 | 17,462 | 22,225 | 12,7 | 8600 | 13200 | 16000 | |
| SCE1112 | 0,016 | 17,462 | 22,225 | 19,05 | 12400 | 21000 | 16000 | ||
| 19,05 | SCE 128 | 0,013 | 19,05 | 25,4 | 12,7 | 9800 | 12500 | 14700 | |
| SCE 120 | 19,05 | 34 | 14,5 | ||||||
| SCE 129P | 0,019 | 19,05 | 25,4 | 14,29 | 10000 | 13500 | 15200 | ||
| SCE 1210PPR | 0,017 | 19,05 | 25,45 | 15,88 | 12682 | 17577 | 13000 | ||
| SCE 1211 (P) | 0,018 | 19,05 | 25,4 | 17,46 | 15352 | 22250 | 13000 | ||
| SCE 1212 | 0,021 | 19,05 | 25,4 | 19,05 | 15352 | 22250 | 13000 | ||
| SCE 1214PP | 19,05 | 25,4 | 22,22 | ||||||
| SCE 1216 | 0,030 | 19,05 | 25,4 | 25,4 | |||||
| 20,638 | SCE 1312 | 0,024 | 20,638 | 26,988 | 19,05 | 16020 | 23585 | 12000 | |
| 22,225 | SCE 146 | 0,013 | 22,225 | 28,575 | 9,52 | 8200 | 10700 | 12600 | |
| SCE 148 | 0,019 | 22,225 | 28,575 | 12,7 | 11125 | 15797 | 11000 | ||
| SCE 148-OH | 0,019 | 22,225 | 28,575 | 12,7 | 11125 | 15797 | 11000 | ||
| SCE 1412 | 0,028 | 22,225 | 28,575 | 19,05 | 16910 | 27145 | 11000 | ||
| SCE 1416 | 0,034 | 22,225 | 28,575 | 25,4 | 22100 | 38000 | 12600 | ||
| 25,4 | SCE 168 | 0,019 | 25,4 | 31,75 | 12,7 | 12682 | 19135 | 10000 | |
| SCE 1612 | 0,027 | 25,4 | 31,75 | 19,05 | 18022 | 30260 | 10000 | ||
| SCE 1614PP | 25,4 | 31,75 | 22,22 | ||||||
| SCE 1616 | 0,038 | 25,4 | 31,75 | 25,4 | 24920 | 45390 | 10000 | ||
| SCE 1616PP | 0,038 | 25,4 | 31,75 | 25,4 | 24920 | 45390 | 10000 | ||
| SCE 1620 | 0,048 | 25,4 | 31,75 | 31,75 | |||||
| 28,575 | SCE 188 | 0,021 | 28,575 | 34,925 | 12,7 | 12905 | 20247 | 9000 | |
| SCE 1816 | BCE1816 | 0,04 | 28,575 | 34,925 | 25,4 | 25810 | 49395 | 9000 | |
| SCE 1820 | 0,053 | 28,575 | 34,925 | 31,75 | |||||
| 31,242 | SCE 2020A | 31,242 | 38,1 | 31,75 | |||||
| 31,75 | SCE 2010 | 0,03 | 31,75 | 38,1 | 15,88 | 21137 | 39605 | 8000 | |
| SCE 2012 | 0,037 | 31,75 | 38,1 | 19,05 | 16500 | 29000 | 8000 | ||
| SCE 2016 | BCE2016 | 0,045 | 31,75 | 38,1 | 25,4 | 27145 | 54735 | 8800 | |
| SCE 2020 | 0,056 | 31,75 | 38,1 | 31,75 | |||||
| 34,925 | SCE 228 | 0,025 | 34,925 | 41,275 | 12,7 | 13600 | 23700 | 8000 | |
| SCE 2212 | 0,039 | 34,925 | 41,275 | 19,05 | 21360 | 42720 | 7500 | ||
| SCE 2216 | 0,058 | 34,925 | 41,275 | 25,4 | 27590 | 59185 | 7500 | ||
| SCE 2220 | 0,081 | 34,925 | 41,275 | 31,75 | 34000 | 77000 | 8000 | ||
|
38,1
|
SCE 2416 | 0,083 | 38,1 | 47,625 | 25,4 | 38715 | 66305 | 6500 | |
| SCE 2420 | 0,105 | 38,1 | 47,625 | 31,75 | |||||
| 41,275 | SCE 2620 | 0,11 | 41,275 | 50,8 | 31,75 | 51000 | 97000 | 6800 | |
| 44,45 | SCE 2812 | 0,082 | 44,45 | 53,975 | 19,05 | 31500 | 55000 | 6300 | |
| SCE 2816 | BCE2816 | 0,115 | 44,45 | 53,975 | 25,4 | 41385 | 75650 | 6000 | |
| SCE 2824 | 0,163 | 44,45 | 53,975 | 38,1 | |||||
| 50,8 | SCE 3216 | 0,102 | 50,8 | 60,33 | 25,4 | ||||
| SCE 32 160OH | 50,8 | 60,38 | 25,4 | ||||||
| SCE 3220 | 0,140 | 50,8 | 60,325 | 31,75 | 55180 | 115700 | 5000 |
