Datos del producto:
|
Nombre: | Todas las unidades que llevan de acero inoxidables | Número de artículo: | SSUCF204A~SSUCF212A |
---|---|---|---|
Vivienda del material: | Acero inoxidable | Material de los rodamientos de inserción: | Acero inoxidable |
Cerradura del eje: | Tornillos de la comida | Tipo de vivienda: | Reborde con 4 agujeros |
Cumplimiento de la Norma: | ISO, JIS, estándar norteamericano | Usos: | Procesamiento y envasado de alimentos y bebidas, Sistemas transportadores, Sistemas elevadores, Maqu |
Alta luz: | Unidades del rodamiento de bolitas del bloque de almohada SUCF210,acero inoxidable de las unidades del rodamiento de bolitas del bloque de almohada,agujero del rodamiento de bolitas del bloque de almohada 4 |

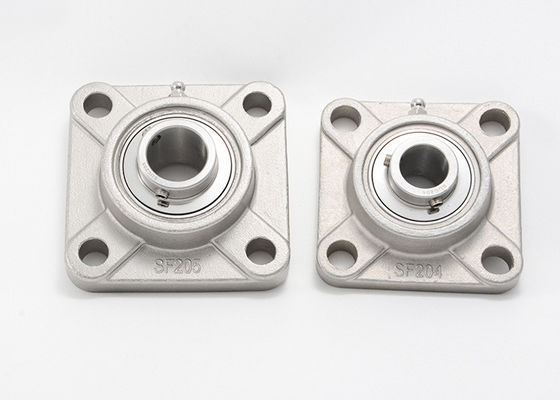

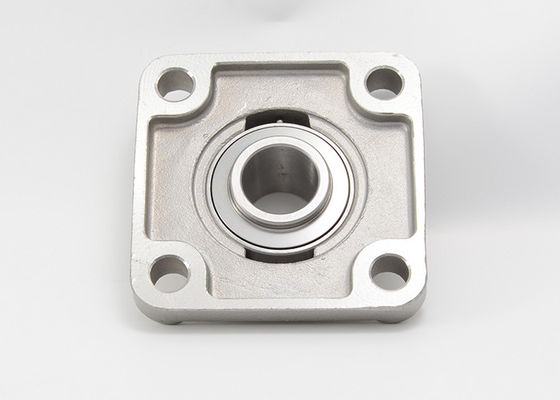

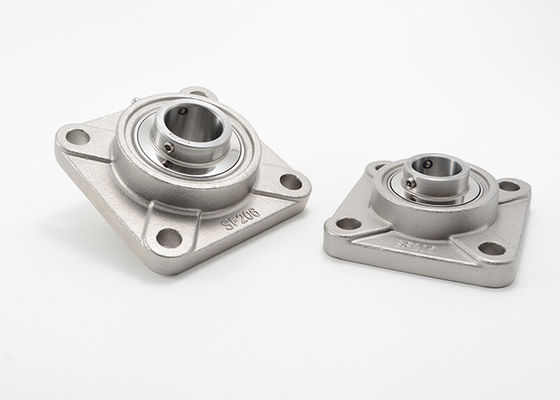

Todas las unidades que llevan de acero inoxidables insertan el rodamiento de bolitas con los tornillos de presión SUCF210 del zócalo
Característica especial de esta serie:
Unidades de alojamiento ensanchadas de la serie SSUCF2 (acero inoxidable) consistir en el transporte de vivienda hecho F2 de acero inoxidable (4-hole) y de instaladas ya llevando el parte movible SSUC2. El diseño como transporte del reborde de 4 agujeros permite la instalación en una variedad de usos y es conveniente para las cargas radiales muy altas. La vivienda se hace del acero inoxidable y es por lo tanto higiénica y resistente a la corrosión. El parte movible que lleva hecho del acero inoxidable es también resistente a la corrosión y tiene un anillo interno extendido con los tornillos de la comida para el montaje el anillo interno en un eje. Los desalineamientos estáticos se pueden compensar hasta un ángulo de 2°.
Características dominantes:
Anillo externo con el surco y los agujeros de la grasa, en el mismo lado del tornillo de presión
Con el perno el antirotación en el lado opuesto del tornillo de presión
El casquillo cercano plástico (cc) o el casquillo abierto (OC) está disponible
Material que es utilizado para esta serie de acero inoxidable de las unidades que lleva SUCF2:
Descripción | Material |
Material del soporte del cojinete | Acero inoxidable 440, acero inoxidable 420, 304 de acero inoxidables |
Colocaciones de Zerk | 304 de acero inoxidables |
Inserte llevar | 440 de acero inoxidables, acero inoxidable 420, 304 de acero inoxidables |
Bola de acero | 440 de acero inoxidables, acero inoxidable 420, 304 de acero inoxidables |
Criado | 201 de acero inoxidables |
Sello | Sello de goma del silicio |
Lubricante | Grasa de la categoría alimenticia |
Principalmente usos:
MOUETTE también ofrece las viviendas plásticas con llevar los partes movibles hechos del acero inoxidable, y presionó las unidades contenidas de acero.
Todas las especificaciones de acero inoxidables de la serie de las unidades que llevan SUCF2:
Llevar la unidad Número de parte. |
Diámetro del diámetro interior | Dimensión (milímetros) |
Llevar el número de parte. |
Vivienda del número de parte. |
Peso (kilogramos) |
||||||||
d | a | e |
i |
g |
L |
N |
E |
S |
|||||
en | milímetro | ||||||||||||
SUCF201 SUCF201-8 SUCF202 SUCF202-10 SUCF203 SUCF203-11 |
el 1/2
5/8
11/16 |
12 15 17 |
86 |
64 |
15 |
11 |
25,5 |
12 |
33,3 |
12,7 |
SUC201 SUC201-8 SUC202 SUC202-10 SUC203 SUC203-11 |
SF203 |
1,00 |
SUCF204 SUCF204-12 |
3/4 |
20 | 86 | 64 | 15 | 12 | 25,5 | 12 | 33,3 | 12,7 |
SUC204 SUC204-12 |
SF204 | 0,95 |
SUCF205 SUCF205-14 SUCF205-15 SUCF205-16 |
7/8 15/16 1 |
25 |
95 |
70 |
16 |
14 |
27 |
12 |
35,8 |
14,3 |
SUC205 SUC205-14 SUC205-15 SUC205-16 |
SF205 |
1,20 |
SUCF206 SUCF206-17 SUCF206-18 SUCF206-19 SUCF206-20 |
1-1/16 1-1/8 1-3/16 1-1/4 |
30 |
108 |
83 |
18 |
14,3 |
31 |
12 |
40,2 |
15,9 |
SUC206 SUC206-17 SUC206-18 SUC206-19 SUC206-20 |
SF206 |
1,89 |
SUCF207 SUCF207-20 SUCF207-21 SUCF207-22 SUCF207-23 |
1-1/4 1-5/16 1-3/8 1-7/16 |
35 |
117 |
92 |
19 |
15,5 |
34 |
14 |
44,4 |
17,5 |
SUC207 SUC207-20 SUC207-21 SUC207-22 SUC207-23 |
SF207 |
2,39 |
SUCF208 SUCF208-24 SUCF208-25 |
1-1/2 1-9/16 |
40 | 130 | 102 | 21 | 15,5 | 36 | 16 | 51,2 | 19,0 |
SUC208 SUC208-24 SUC208-25 |
SF208 | 2,79 |
SUCF209 SUCF209-26 SUCF209-27 SUCF209-28 |
1-5/8 1-11/16 1-3/4 |
45 |
137 |
105 |
22 |
17,5 |
38 |
16 |
52,2 |
19,0 |
SUC209 SUC209-26 SUC209-27 SUC209-28 |
SF209 |
3,18 |
SUCF210 SUCF210-29 SUCF210-30 SUCF210-31 SUCF210-32 |
1-13/16 1-7/8 1-15/16 2 |
50 |
143 |
111 |
22 |
17,5 |
40 |
16 |
54,6 |
19,0 |
SUC210 SUC210-29 SUC210-30 SUC210-31 SUC210-32 |
SF210 |
3,68 |
SUCF211 SUCF211-32 SUCF211-33 SUCF211-34 SUCF211-35 |
2 2-1/16 2-1/8 2-3/16 |
55 |
162 |
130 |
25 |
19,5 |
43 |
19 |
58,4 |
22,2 |
SUC211 SUC211-32 SUC211-33 SUC211-34 SUC211-35 |
SF211 |
3,40 |
SUCF212 SUCF212-36 SUCF212-37 SUCF212-38 SUCF212-39 |
2-1/4 2-5/16 2-3/8 2-7/16 |
60 |
175 |
143 |
29 |
19,5 |
48 |
19 |
68,7 |
25,4 |
SUC212 SUC212-36 SUC212-37 SUC212-38 SUC212-39 |
SF212 |
4,17 |
SUCF213 SUCF213-40 SUCF213-41 |
2-1/2 2-9/16 |
65 | 187 | 149 | 30 | 22 | 50 | 19 | 69,7 | 25,4 |
SUC213 SUC213-40 SUC213-41 |
SF213 | 5,32 |
SUCF214 SUCF214-42 SUCF214-43 SUCF214-44 |
2-5/8 2-11/16 2-3/4 |
70 |
193 |
152 |
31 |
23 |
54 |
19 |
75,4 |
30,2 |
SUC214 SUC214-42 SUC214-43 SUC214-44 |
SF214 |
5,92 |
SUCF215 SUCF215-45 SUCF215-46 SUCF215-47 SUCF215-48 |
2-13/16 2-7/8 2-15/16 3 |
75 |
200 |
159 |
34 |
23 |
56 |
19 |
78,5 |
33,3 |
SUC215 SUC215-45 SUC215-46 SUC215-47 SUC215-48 |
SF215 |
6,65 |
SUCF216 SUCF216-50 |
3-1/8 |
80 | 208 | 165 | 34 | 24 | 58 | 23 | 83,3 | 33,3 |
SUC216 SUC216-50 |
SF216 | 7,89 |
SUCF217 SUCF217-52 |
3-1/4 |
85 | 220 | 175 | 36 | 25 | 63 | 23 | 87,6 | 34,1 | SUC217 SUC217-52 | SF217 | 9,18 |
SUCF218 SUCF218-56 |
3-1/2 |
90 | 235 | 187 | 40 | 25 | 68 | 23 | 96,3 | 39,7 |
SUC218 SUC218-56 |
SF218 | 11,20 |
Notas:
1. A petición, disponible con el casquillo cercano plástico (cc) o el casquillo abierto (OC) en un extremo. Ejemplo que ordena SSUCF204-12 cc.
2. el sello trasero está disponible cuando está montado con los partes movibles de SSB.
3. vivienda superficial de pulido de la mano disponible a petición. Ejemplo que ordena SSUCF204-12 HP.
4. lubricado con la grasa de la categoría alimenticia.
