Datos del producto:
|
Nombre: | Un transporte de aguja de la manera/embrague | Tipo de copa dibujada: | Embrague del rodillo |
---|---|---|---|
Tipo de cierre: | Ábrase | Número de filas: | Una |
Capa: | Sin | Forma de la superficie externa: | Superficie exterior lisa |
Diseño de la primavera: | Resortes de presión estándar, de acero | Rango de temperatura de funcionamiento: | °C -10 a +70 |
Alta luz: | alto esfuerzo de torsión un transporte del embrague de la manera,alto esfuerzo de torsión un transporte de aguja de la manera,un transporte de aguja de la manera con las primaveras de acero |

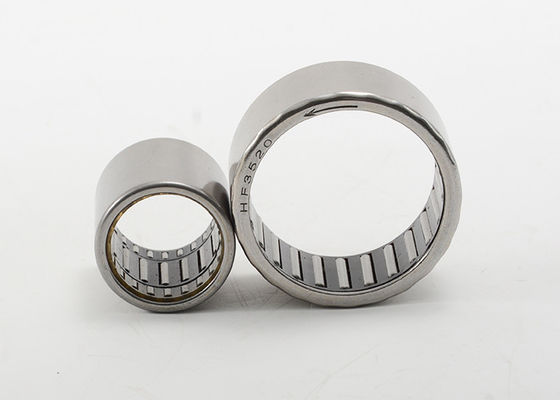

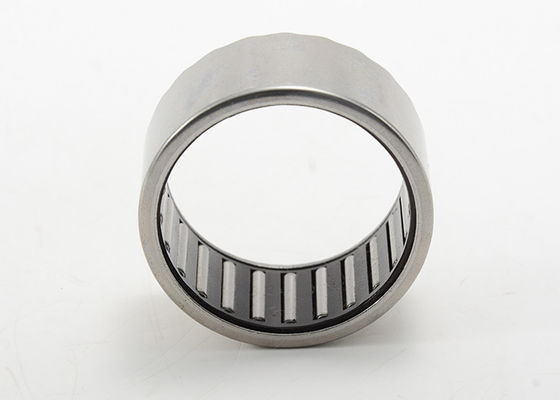

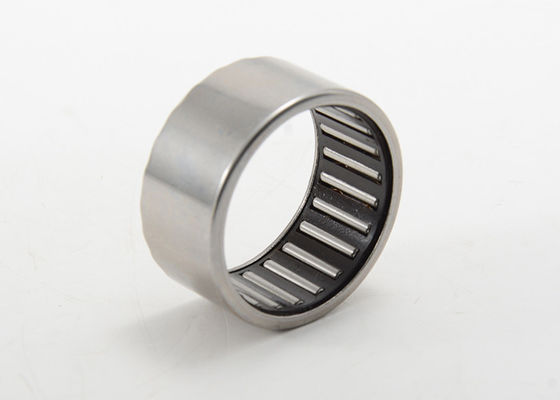

Un rodillo exhausto de la aguja de la taza del transporte de aguja de la manera agarra con las primaveras de acero
Los embragues dibujados del rodillo de la taza son embragues unidireccionales, el nombre cuyo se deriva de los anillos externos de paredes delgadas, exhaustos (tazas). Pueden transmitir altos esfuerzos de torsión en una dirección y tienen una extensa gama de usos, por ejemplo como poner en un índice los embragues, la detrás-detención de los embragues y sobrante de los embragues.
Debido a su diseño, los embragues exhaustos del rodillo de la taza tienen una exactitud que pone en un índice muy alta, una alta frecuencia que pone en un índice y un esfuerzo de torsión friccional de sobrante bajo.
Para garantizar concentricidad y, como consecuencia, el funcionamiento correcto, una ayuda que lleva el arreglo es necesaria para los embragues exhaustos del rodillo de la taza. Los embragues dibujados del rodillo de la taza están por lo tanto disponibles con un arreglo que lleva integrado (florín). Para la taza exhausta el rodillo agarra sin un arreglo que lleva integrado (HF), el arreglo del transporte de la ayuda se debe proporcionar por los transportes rodantes adicionales.
Los embragues dibujados del rodillo de la taza están disponibles con o sin el nudo. Se suministran engrasados como estándar. Para los usos con la lubricación del aceite, los embragues exhaustos del rodillo de la taza están disponibles sin engrasar.
Embragues exhaustos de un de la manera de aguja del transporte rodillo de la taza con las especificaciones de acero de la serie del HF de las primaveras:
Eje Diámetro |
Llevar la designación |
Masa Aproximadamente |
Dimensiones del límite | Grado de la carga básica | Velocidad de limitación |
Limitación Velocidad |
||||
Llevar código | Fw | D | C | Dinámico | Parásitos atmosféricos | Parásitos atmosféricos | Aceite | Aceite | ||
milímetro | g | milímetro | N | RPM | ||||||
4 | HF0406 | 1 | 4 | 8 | 6 | 34000 | 14000 | 0,34 | ||
6 | HF0612 | 3 | 6 | 10 | 12 | 23000 | 13000 | 1,76 | ||
8 | HF0812 | 3,5 | 8 | 12 | 12 | 17000 | 12000 | 3,15 | ||
10 | HF1012 | 4 | 10 | 14 | 12 | 14000 | 11000 | 5,3 | ||
12 | HF1216 | 11,6 | 12 | 18 | 16 | 11000 | 8000 | 12,2 | ||
14 | HF1416 | 13 | 14 | 20 | 16 | 9500 | 8000 | 17,3 | ||
16 | HF1616 | 14 | 16 | 22 | 16 | 8500 | 7500 | 20,5 | ||
18 | HF1816 | 15,5 | 18 | 24 | 16 | 7500 | 7500 | 24,1 | ||
20 | HF2016 | 17 | 20 | 26 | 16 | 7000 | 6500 | 28,1 | ||
25 | HF2520 | 30,9 | 25 | 32 | 20 | 5500 | 5500 | 66 | ||
30 | HF3020 | 36 | 30 | 37 | 20 | 4500 | 4500 | 90 | ||
35 | HF3520 | 40 | 35 | 42 | 20 | 3900 | 3900 | 121 |
