Datos del producto:
|
| Nombre: | Embrague de la leva (embragues unidireccionales de la leva) | Categoría: | Transporte del embrague |
|---|---|---|---|
| Embrague que lleva el material: | Acero cromado 100Cr6 | Final superficial: | Ningún trato especial |
| Rango de tamaño: | Tamaños de diámetro interior a partir de 8 milímetros a 150 milímetros | Tipo de construcción básica: | el tipo del rodillo anda sin embragar el no-transporte apoyado |
| Lubricación estándar: | aceite | Sellando: | Requerido |
| Alta luz: | Rodamiento de rodillos de la manera NF45 uno,Rodamiento de rodillos de la manera de la rampa una del rodillo,ande sin embragar el embrague del tope |
||

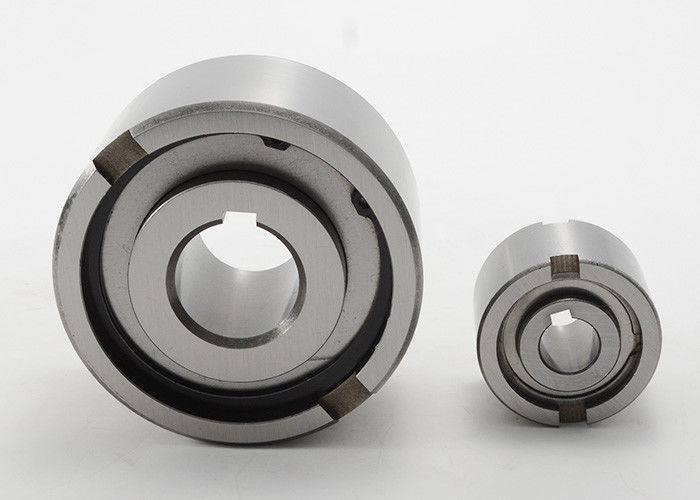

La manera de la rampa una del rodillo NF45 anda sin embragar el tope de los embragues que lleva el embrague de la leva
El tipo N-F es un tipo del rodillo anda sin embragar el no-transporte apoyado. Los transportes se requieren para apoyar cargas axiales y radiales. La lubricación y el lacre se deben también proporcionar por la instalación.
La lubricación estándar es aceite. El diámetro exterior nominal es una dimensión estándar del rodamiento de bolitas. Un arreglo típico es instalar este tipo junto a un transporte con las mismas tolerancias de vivienda, como se muestra en la página siguiente. La raza interna se cierra al eje. La raza externa tiene una tolerancia positiva n6 para dar un ajuste de prensa en una vivienda de H7*. Las muescas laterales adicionales prevén la transmisión positiva del esfuerzo de torsión.
Si la tolerancia de vivienda está a K6*, el uso de las muescas no es necesario, pero la vivienda debe ser bastante fuerte no ampliarse después de asamblea.
Manera de la rampa una del rodillo de la serie del N-F andar sin embragar especificaciones de los embragues:
| Tipo | Tamaños de diámetro interior | Dimensión (milímetros) | Max. Torque (nanómetro) | Max. Overrunning Speed (RPM) | Peso neto (kilogramos) | |||||||
| d | ADO6 | L | D5 | D6 | t | r | r1 | Raza interna | Raza externa | |||
| NF8 | 8 | 37 | 20 | 30 | 20 | 3 | 1,0 | 1,5 | 16 | 5000 | 6000 | 0,1 |
| NF12 | 12 | 37 | 20 | 30 | 20 | 3 | 1,0 | 1,5 | 16 | 5000 | 6000 | 0,1 |
| NF15 | 15 | 47 | 30 | 37 | 26 | 3,5 | 1,5 | 1,5 | 62 | 4500 | 5400 | 0,3 |
| NF20 | 20 | 62 | 36 | 52 | 37 | 3,5 | 2,0 | 2,0 | 150 | 3000 | 3600 | 0,6 |
| NF25 | 25 | 80 | 40 | 68 | 49 | 4 | 2,5 | 2,0 | 200 | 2200 | 2600 | 1,1 |
| NF30 | 30 | 90 | 48 | 75 | 52,5 | 5 | 2,5 | 2,0 | 400 | 1800 | 2100 | 1,6 |
| NF35 | 35 | 100 | 53 | 80 | 58 | 6 | 2,5 | 2,5 | 530 | 1600 | 1950 | 2,3 |
| NF40 | 40 | 110 | 63 | 90 | 62 | 7 | 3,0 | 2,5 | 880 | 1250 | 1700 | 3,1 |
| NF45 | 45 | 120 | 63 | 95 | 69 | 7 | 3,0 | 2,5 | 1200 | 1100 | 1500 | 3,7 |
| NF50 | 50 | 130 | 80 | 110 | 82 | 8,5 | 3,5 | 3,0 | 1900 | 850 | 1300 | 5,4 |
| NF55 | 55 | 140 | 80 | 115 | 83 | 9 | 3,5 | 3,5 | 2000 | 800 | 1200 | 6,1 |
| NF60 | 60 | 150 | 95 | 125 | 93,5 | 9 | 3,5 | 3,5 | 3400 | 700 | 1100 | 8,5 |
| NF70 | 70 | 170 | 110 | 140 | 106 | 9 | 3,5 | 3,5 | 4700 | 620 | 900 | 13 |
| NF80 | 80 | 190 | 125 | 160 | 122 | 9 | 4,0 | 3,5 | 8000 | 550 | 800 | 18 |
| NF90 | 90 | 215 | 140 | 180 | 133 | 11,5 | 4,0 | 4,0 | 13800 | 480 | 700 | 25,3 |
| NF100 | 100 | 260 | 150 | 210 | 157 | 14,5 | 4,0 | 4,0 | 15700 | 400 | 600 | 42,1 |
| NF130 | 130 | 300 | 180 | 240 | 188 | 17 | 5,0 | 5,0 | 27800 | 300 | 480 | 65 |
| NF150 | 150 | 320 | 180 | 260 | 205 | 17 | 5,0 | 5,0 | 35500 | 250 | 400 | 95 |
