Datos del producto:
|
| Nombre: | Embrague de la leva (transporte del embrague unidireccional) | Material: | Llevar GCr15 de acero |
|---|---|---|---|
| El llevar apoyado: | Sí | Final superficial: | Ningún trato especial |
| Rango de tamaño: | Tamaños de diámetro interior a partir de 10 milímetros a 45 milímetros | Otras características: | altas capacidades del esfuerzo de torsión con vida excelente del desgaste |
| Lubricación: | Para poner en un índice uso, se recomienda la lubricación del aceite | Uso: | Requibackstop, el omitir, y cluthes del índice en industryred |
| Alta luz: | Transporte del embrague de horquilla de retención PB10,transporte del embrague de horquilla de retención de la leva,embrague del arrancador de la manera gcr15 uno |
||

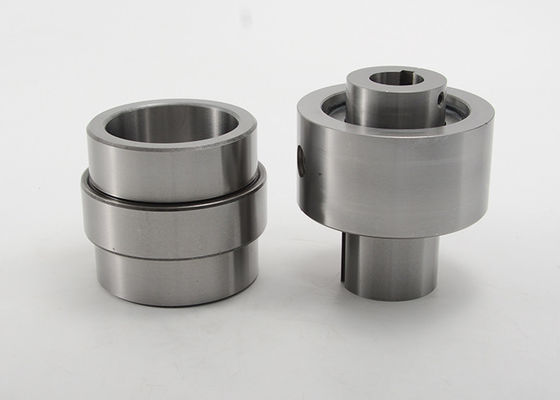

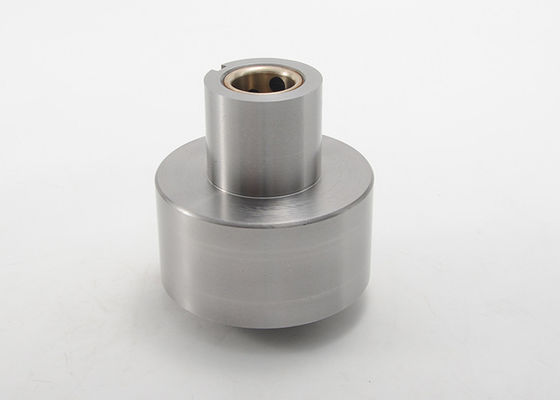

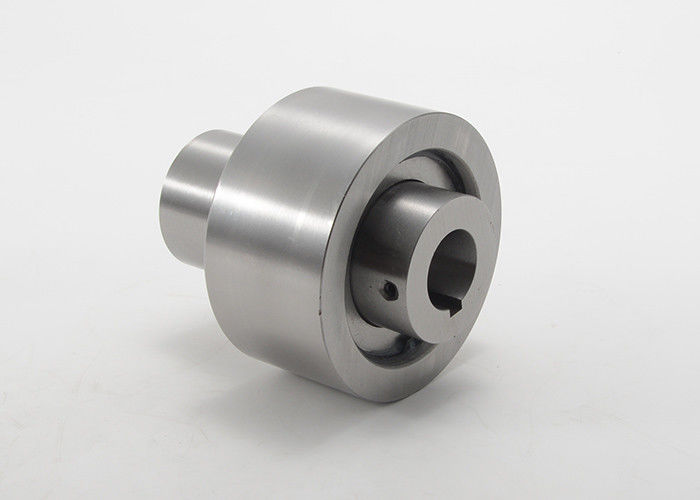

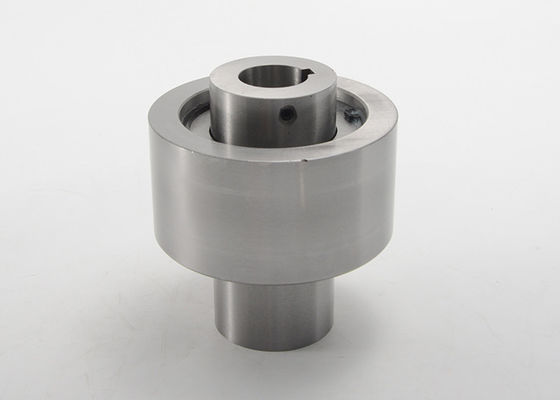

Embrague de la manera del embrague uno de la leva que lleva el embrague de horquilla de retención PB10
Características dominantes:
Instalación y uso
1. Concentricities de la raza interna y la raza externa son mantenidos por el transporte llano situado entre la raza externa y el eje. La carga radial que trabaja en la raza externa también es apoyada por este transporte llano. El eje debe por lo tanto ser extendido a través del extremo externo de la raza del embrague.
2. No utilice el embrague de la leva de la serie del PB como acoplamiento. Utilice con un acoplamiento flexible al conectar dos ejes.
3. Especifique la derecha (derecho) o la impulsión de la raza interna de la mano izquierda (LH) vista del extremo marcado por la flecha en el ejemplo arriba. Compruebe si la rotación del embrague está correcta antes de ser riña.
4. Para poner en un índice uso, se recomienda la lubricación del aceite.
5. Dominante ser utilizado debe estar de acuerdo con JIS B1301-1959
6. Empuje la carga debe ser apoyado por otros dispositivos, no por el embrague de la leva.
7. El diámetro interior del miembro conducido, tal como el piñón en la raza externa del embrague, debe resolver la tolerancia H6 o H7 del estándar de JIS.
Embrague de la manera del embrague uno de la leva que lleva dimensiones de la serie del PB del embrague de horquilla de retención:
| Tipo | Tamaños de diámetro interior | Chavetera del diámetro interior | Dimensión (milímetros) | Tamaño externo de la chavetera | |||||||
| d | B | C (h7) | D | E | F | G | K | L | |||
| PB3 | 10 | 4 x 1,5 | 50 | 50 | 23 | 22 | 25 | 21 | 25,7 | 4 x 2,5 | 16 |
| PB5 | 16 | 5 x 2,0 | 70 | 60 | 32 | 32 | 35 | 25 | 38,8 | 5 x 3,0 | 20 |
| PB6 | 20 | 5 x 2,0 | 82 | 73 | 38 | 38 | 37 | 33 | 41,0 | 5x 3,0 | 27 |
| PB8 | 25 | 7x 3,0 | 85 | 83 | 45 | 40 | 45 | 33 | 42,0 | 7 x 4,0 | 27 |
| PB10 | 31,5 | 10x 3,5 | 92 | 95 | 60 | 41 | 60 | 37 | 44,0 | 10x 4,5 | 28 |
| PB12 | 40 | 10x 3,5 | 100 | 113 | 65 | 50 | 66 | 37 | 52,6 | 10x 4,5 | 29 |
| PB14 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57,3 | 12x 4,5 | 30 |
| Tipo | Tamaños de diámetro interior | Max. Torque (nanómetro) | Esfuerzo de torsión de la fricción (nanómetro) | Max. Overrunning Speed (RPM) | Max. Indexing (CPM) | Echada del tamaño x del enchufe de llenador de la lubricación | Peso neto (kilogramos) | |
| d | Raza interna | Raza externa | ||||||
| PB3 | 10 | 29,4 | 0,196 | 1800 | 900 | 150 | M6 x P1.0 | 0,23 |
| PB5 | 16 | 147 | 0,196 | 1800 | 900 | 150 | M6 x P1.0 | 0,58 |
| PB6 | 20 | 382 | 0,196 | 1500 | 800 | 150 | M6 x P1.0 | 1,1 |
| PB8 | 25 | 568 | 0,294 | 1200 | 650 | 150 | M6 x P1.0 | 1,6 |
| PB10 | 31,5 | 843 | 0,392 | 1000 | 400 | 150 | M6 x P1.0 | 2,5 |
| PB12 | 40 | 1530 | 0,392 | 800 | 300 | 150 | M6 x P1.0 | 3,6 |
| PB14 | 45 | 2110 | 0,588 | 700 | 300 | 150 | M6 x P1.0 | 6,0 |
