Datos del producto:
|
| Nombre: | Embrague de leva serie MZ | Material: | Acero de calidad para rodamientos de alta aleación GB GCr15 / AISI 52100 |
|---|---|---|---|
| Nombre de la marca: | Neutral or Customized | Chavetero: | Sí, Chavetero en pista interior |
| Rango de tamaño: | Diámetros de 15 mm a 70 mm | Uso: | engranajes, poleas y conjuntos de embrague. |
| Relubricación: | Sí, la Serie MZ viene prelubricada con grasa y lista para instalar | Paquete: | caja individual o según sus requisitos |
| Alta luz: | Un embrague de horquilla de retención miniatura de la manera,Sobrante del embrague de horquilla de retención miniatura,Embrague de leva serie MZ |
||

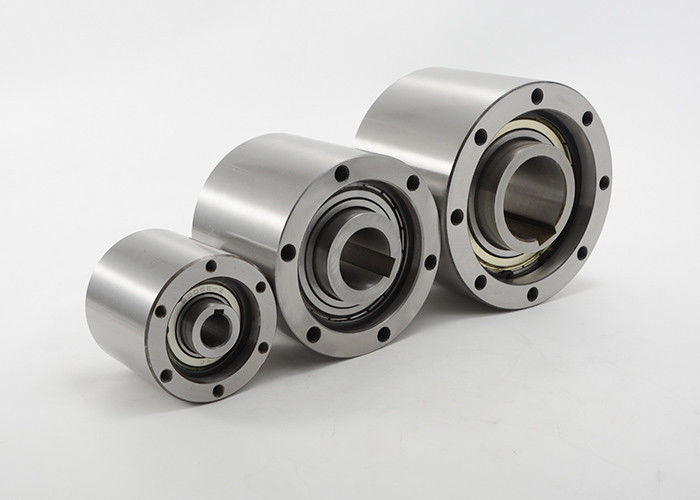

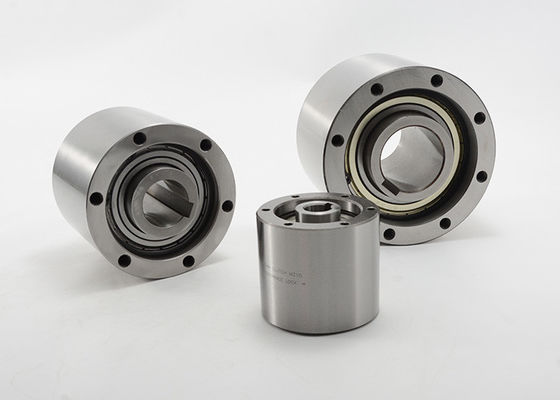

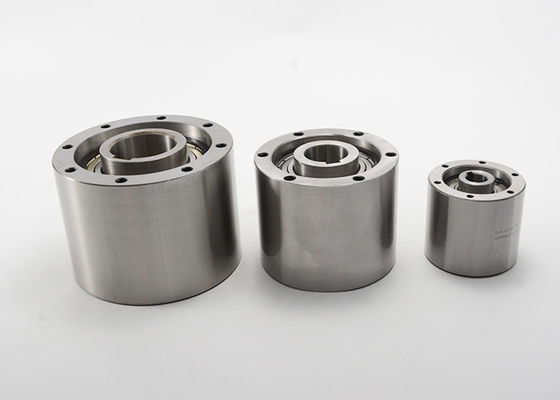

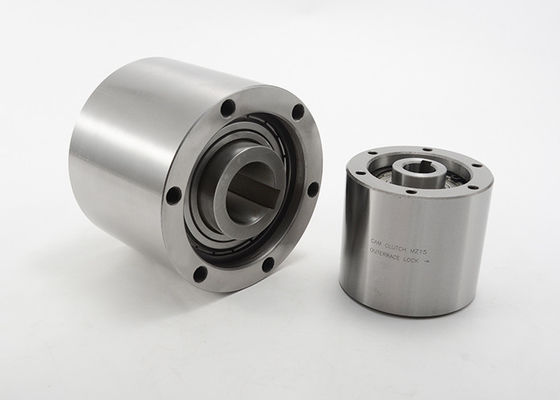

La manera del embrague uno de la leva de la serie de MZ agarra los transportes de la horquilla de retención que sobran el embrague
Los productos del embrague de la leva de la serie de MZ se diseñan para los usos de sobrante generales. La serie de MZ se puede utilizar en los usos que requieren la raza interna o externa tener sobrante de capacidad. La serie de MZ viene pre-lubricado con la grasa y está lista para instalar. No se requiere ningún mantenimiento de la lubricación. Esta serie es ideal para los engranajes, las poleas y los montajes de embrague.
Especificaciones del embrague de la leva de la serie de MZ:
| Tipo | Tamaños de diámetro interior | Chavetera del diámetro interior | Dimensión (milímetros) | |||||||
| d | B | C | D | E | F | G | s | |||
| MZ15 | 15 | 5 x 2,3 | 62 | 68 | 60 | 58 | 47 | 25 | 5,5 | 10 |
| MZ17 | 17 | 5 x 2,3 | 66 | 75 | 64 | 64 | 52 | 28 | 6,3 | 10 |
| MZ20 | 20 | 6 x 2,8 | 67 | 80 | 65 | 65 | 55 | 30 | 7,6 | 12 |
| MZ30-22 | 22 | 6 x 2,8 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 16 |
| MZ30-25 | 25 | 8 x 3,3 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 16 |
| MZ30 | 30 | 10 x 3,3 | 82 | 100 | 80 | 88 | 75 | 45 | 8,9 | 16 |
| MZ35 | 35 | 10 x 3,3 | 87 | 110 | 85 | 95 | 80 | 50 | 8,7 | 16 |
| MZ45-40 | 40 | 12 x 3,3 | 92 | 125 | 90 | 110 | 95 | 60 | 8,4 | 16 |
| MZ45 | 45 | 14x 3,8 | 92 | 125 | 90 | 110 | 95 | 60 | 8,4 | 16 |
| MZ60-50 | 50 | 14x 3,8 | 102 | 155 | 100 | 140 | 125 | 80 | 9,1 | 16 |
| MZ60-55 | 55 | 16x 4,3 | 102 | 155 | 100 | 140 | 125 | 80 | 9,1 | 16 |
| MZ60 | 60 | 18 x 4,4 | 102 | 155 | 100 | 140 | 125 | 80 | 9,1 | 16 |
| MZ70-65 | 65 | 18 x 4,4 | 105 | 175 | 103 | 162 | 145 | 95 | 8,6 | 16 |
| MZ70 | 70 | 20x 4,9 | 105 | 175 | 103 | 162 | 145 | 95 | 8,6 | 16 |
| Tipo | Tamaños de diámetro interior | Chavetera del diámetro interior | Max. Torque (nanómetro) | Esfuerzo de torsión de la fricción (nanómetro) | Max. Overrunning Speed (RPM) | Max. Indexing (CPM) | No. del H-M de la echada del tamaño x de los agujeros Tapped x | Peso neto (kilogramos) | |
| d | Raza interna | Raza externa | |||||||
| MZ15 | 15 | 5 x 2,3 | 186 | 0,20 | 1800 | 900 | 150 | 6 x M5 x P0.8 | 1,4 |
| MZ17 | 17 | 5 x 2,3 | 215 | 0,20 | 1700 | 800 | 150 | 6 x M5 x P0.8 | 1,8 |
| MZ20 | 20 | 6 x 2,8 | 323 | 0,29 | 1600 | 700 | 150 | 6 x M6 x P1.0 | 2 |
| MZ30-22 | 22 | 6 x 2,8 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3,7 |
| MZ30-25 | 25 | 8 x 3,3 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3,7 |
| MZ30 | 30 | 10 x 3,3 | 735 | 0,39 | 1500 | 500 | 150 | 6 x M8 x P1.25 | 3,7 |
| MZ35 | 35 | 10 x 3,3 | 1080 | 0,49 | 1400 | 300 | 150 | 6 x M8 x P1.25 | 4,8 |
| MZ45-40 | 40 | 12 x 3,3 | 1620 | 0,69 | 1400 | 300 | 150 | 6 x M8 x P1.25 | 6,2 |
| MZ45 | 45 | 14x 3,8 | 1620 | 0,69 | 1400 | 300 | 150 | 6 x M8 x P1.25 | 6,2 |
| MZ60-50 | 50 | 14x 3,8 | 2110 | 0,98 | 1200 | 250 | 150 | 6 x M8 x P1.25 | 10,2 |
| MZ60-55 | 55 | 16x 4,3 | 2110 | 0,98 | 1200 | 250 | 150 | 6 x M8 x P1.25 | 10,2 |
| MZ60 | 60 | 18 x 4,4 | 2110 | 0,98 | 1200 | 250 | 150 | 6 x M8 x P1.25 | 10,2 |
| MZ70-65 | 65 | 18 x 4,4 | 3040 | 1,27 | 1100 | 250 | 150 | 6 x M8 x P1.25 | 13,2 |
| MZ70 | 70 | 20x 4,9 | 3040 | 1,27 | 1100 | 250 | 150 | 6 x M8 x P1.25 | 13,2 |
