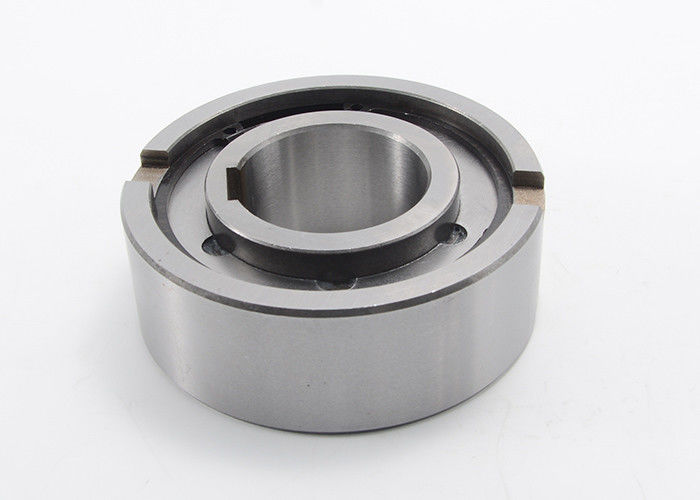

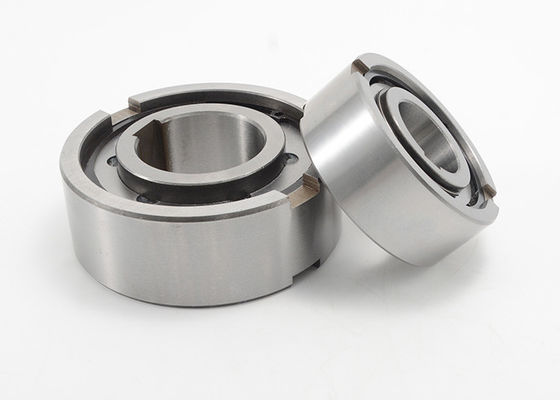

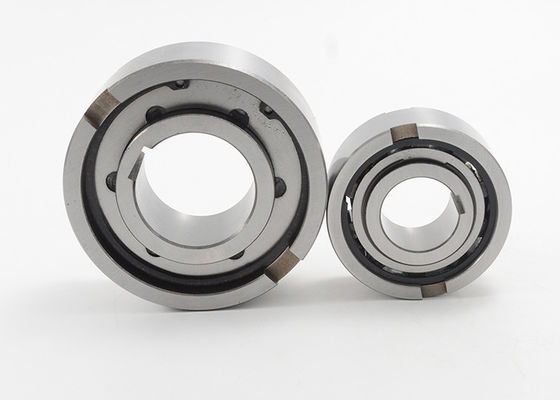

Datos del producto:
|
| Nombre: | Cojinete de embrague de arrastre unidireccional | Marca: | Neutro/Personalizado |
|---|---|---|---|
| Material: | Rodamiento de acero de calidad 52100 | Tipo de embrague: | Embrague de rampa y rodillo |
| Aplicación de embrague: | Retroceso, indexación, exceso de velocidad | Chavetero: | En pista interior y pista exterior |
| Lubricación: | aceite | Sellando: | Requerido |
Un embrague de horquilla de retención de la manera que lleva el embrague requerido externo del tope del soporte de rodadura
Sobrante, poniendo en un índice, soporte de rodadura externo de Backstopping requerido, rampa y embragues del rodillo
ASNU modelo es un tipo embrague, no-transporte de la rampa y del rodillo apoyado. Los transportes se requieren para apoyar cargas axiales y radiales. Se requieren la lubricación y el lacre.
El diámetro externo nominal es lo mismo que un rodamiento de bolitas de la serie 63.
Características de producto
Un embrague de la manera que lleva especificaciones de la serie de ASNU:
| Tipo | Tamaños de diámetro interior | Asientos del chavetero | Dimensión (milímetros) | Max. Torque (nanómetro) | Max. Overrunning Speed (RPM) | Resistencia después de la riña (Ncm) | Peso neto (kilogramos) | ||||||||
| d | Dn6 | L | D5 | b | t | s | e | f | Raza interna | Raza externa | |||||
| ASNU8 | 8 | 2 x 1 | 35 | 13 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 9,2 | 3300 | 5000 | 1,6 | 0,07 |
| ASNU12 | 12 | 4 x 1,8 | 35 | 13 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 9,2 | 3300 | 5000 | 1,6 | 0,06 |
| ASNU15 | 15 | 5 x 1,2 | 42 | 18 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 24 | 2400 | 3600 | 1,9 | 0,11 |
| ASNU17 | 17 | 5 x 1,2 | 47 | 19 | 19 | 5 | 2,3 | 2,4 | 1,2 | 0,8 | 39 | 2300 | 3400 | 1,9 | 0,15 |
| ASNU20 | 20 | 6 x 1,6 | 52 | 21 | 21 | 6 | 2,3 | 2,4 | 1,2 | 0,8 | 62 | 2100 | 3100 | 1,9 | 0,19 |
| ASNU25 | 25 | 8 x 2 | 62 | 24 | 24 | 8 | 2,8 | 2,4 | 1,2 | 0,8 | 100 | 1700 | 2600 | 5,6 | 0,38 |
| ASNU30 | 30 | 8 x 2 | 72 | 27 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 204 | 1400 | 2200 | 14 | 0,54 |
| ASNU35 | 35 | 10 x 2,4 | 80 | 31 | 31 | 12 | 3,5 | 2,4 | 1,8 | 1 | 306 | 1200 | 1900 | 16 | 0,74 |
| ASNU40 | 40 | 12 x 2,2 | 90 | 33 | 33 | 12 | 4,1 | 2,5 | 1,8 | 1 | 430 | 1100 | 1700 | 38 | 0,92 |
| ASNU45 | 45 | 14 x 2,1 | 100 | 36 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 624 | 1000 | 1600 | 43 | 1,31 |
| ASNU50 | 50 | 14 x 2,1 | 110 | 40 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 810 | 850 | 1350 | 55 | 1,74 |
| ASNU60 | 60 | 18 x 2,3 | 130 | 46 | 46 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 1460 | 750 | 1050 | 110 | 2,77 |
| ASNU70 | 70 | 20 x 2,7 | 150 | 51 | 51 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 1840 | 600 | 950 | 140 | 4,16 |
| ASNU80 | 80 | 22 x 3,1 | 170 | 58 | 58 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 2620 | 550 | 850 | 180 | 6,09 |
| ASNU90 | 90 | 25 x 2,9 | 190 | 64 | 64 | 20 | 8 | 3,6 | 2,6 | 2 | 4260 | 500 | 750 | 230 | 8,2 |
| ASNU100 | 100 | 28 x 3,2 | 215 | 73 | 73 | 24 | 8,5 | 3,6 | 2,6 | 2 | 5800 | 450 | 680 | 380 | 12,6 |
| ASNU120 | 120 | 32 x 3,5 | 260 | 86 | 86 | 28 | 10 | 3,6 | 2,6 | 2,5 | 10800 | 370 | 550 | 650 | 22 |
| ASNU150 | 150 | 36 x 3,8 | 320 | 108 | 108 | 32 | 12 | 3,6 | 3,6 | 2,5 | 21300 | 300 | 460 | 1000 | 42 |
| ASNU200 | 200 | - | 420 | 138 | 138 | 45 | 16 | 7,6 | 3,6 | 3 | 35600 | 230 | 350 | 2000 | 93 |
